Ремонт стеклоподъемников газель некст



Схема электростеклоподъёмников, электропривода и обогрева зеркал ГАЗель Next.

Схема электростеклоподъёмников, электропривода и обогрева зеркал ГАЗель Next.

Электростеклоподъёмники.

Управление электрическими стеклоподъемниками осуществляется с помощью переключателей, расположенных на поручне подлокотников дверей.

Расположение переключателей на двери водителя (левый/правый) соответствует расположению дверей автомобиля.

Переключатель стеклоподъёмников.

Стеклоподъемники работают только при включенных приборах (зажигании).

Для подъема или опускания стекла нажмите соответственно вверх или вниз переключатель и удерживайте его, пока стекло не займет желаемое положение.

При включенных приборах символы органов управления стеклоподъемниками подсвечиваются.

Внимание.

При пользовании электрическими стеклоподъемниками необходимо проявлять особую осторожность и не допускать зажатия частей тела, предметов одежды и пр. опускными стеклами дверей.

Зеркала заднего вида.

Для регулировки наружных зеркал с электроприводом при включенных приборах и стартере (зажигании) поворотом рукоятки 1 пульта управления выберите правое R или левое L зеркало.

Перемещением рукоятки вправо или влево осуществляется регулировка по горизонтали, а вверх или вниз – регулировка по вертикали. При включенных габаритных огнях пульт управления подсвечивается.

Пульт управления зеркалами.

Регулировка наружных зеркал без электропривода осуществляется вручную, воздействием на само зеркало.

При запотевании/обмерзании наружных зеркал включите их обогрев выключателем, установленным в блоке выключателей на панели приборов (для автомобилей с платформой и автофургонов) или справа от рулевого колеса (для автобусов).

Обогрев зеркал выключается повторным нажатием на выключатель.

Регулировку положения зеркал заднего вида производите после регулировки сиденья водителя.

Зеркала имеют механизмы складывания, и в случае наезда на препятствие позволяют им отклоняться в сторону удара, тем самым, исключая повреждение зеркал.

Электрическая принципиальная схема электростеклоподъёмников, электропривода и обогрева зеркал ГАЗель Next показана на рисунке.

1 – блок реле и предохранителей в салоне; 2 – зеркало левое; 3 – джойстик зеркал; 4 – переключатель стеклоподъёмника водительской двери; 5 – стеклоподъёмник водительской двери; 6 – выключатель обогрева зеркал; 7 – переключатель стеклоподъёмника пассажирской двери (левый); 8 – переключатель стеклоподъёмника пассажирской двери (правый); 9 – стеклоподъёмник пассажирской двери; 10 – зеркало правое; F42 – блок реле и предохранителей в салоне; ХР 229/805-1, ХР 229/805-2 – колодки соединения жгута 229 (по панели) со жгутом 805 (по левой двери); ХР 229/806-2, ХР 229/806-2 – колодки соединения жгута 229 (по панели) со жгутом 806 (по правой двери); ХР 25/229-Ч – колодка соединения жгута 25 (по кабине) со жгутом 229 (по панели) чёрного цвета.

Колодки показаны со стороны установки контактов.

Источник

Электростеклоподъемники описание, замена

Электростеклоподъемники устанавливаемые на автомобиле ГАЗель служат для подъема, опускания, а также удержания стекла двери в разных положениях.

Управление всеми электростеклоподъемниками дверей осуществляется с помощью единого блока управления, который располагается на поручне подлокотника водительской двери. Управление правым электростеклоподъемником двери осуществляется с помощью клавиши управления на правой двери. Стеклоподъемники работают только при включенном зажигании, при включенных габаритах символы органов управления стеклоподъемниками подсвечиваются. При нажатии на блоке управления клавиши вниз происходит опускание стекла, а при нажатии клавиши вверх – подьем стекла.

Читайте также:  Гбу департамент капитального ремонта

Данные для проверки работоспособности электростеклоподъемника

Тестовое напряжение питания, В ………………………………… 13,3-13,7

Сопротивление, Ом. ………………………………… 0,09-0,11

Величина максимального потребляемого тока при перемещении стекла с усилием не более 120Н (12 кгс) при тестовом напряжении, А, не более. 16 Скорость подъема стекла при напряжении 13,5В, мм/сек .100-180

При исправной работе электростеклоподъемник должен обеспечивать свободное перемещение стекол во всем диапазоне его работы без их перекоса, рывков, а также торможение стекла. В случае потери нормальной работоспособности электростеклоподъемник подлежит замене.

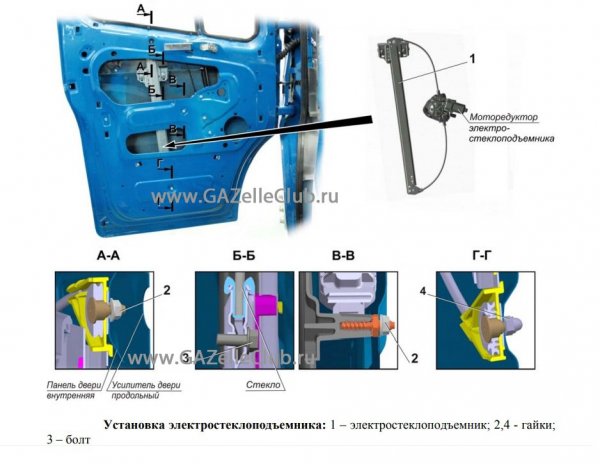

Замена электростеклоподъемника на автомобиля ГАЗель Некст

Замена электростеклоподъемника производится в следующей последовательности:

— снять переднюю обойму желобка опускного стекла двери;

— опустить стекло, чтобы через монтажный люк был виден ползун электростеклоподъемника, ослабить винты зажимной пластины стекла;

— отключить колодку жгута проводов от мотора стеклоподъемника;

— Руками поднять стекло в верх и зафиксировать его там, можно с помощью распорки вставленной между стеклом и уплотнителем;

— открутить все гайки крепления мотора стеклоподъемника;

— открутить гайки крепления направляющей и вынуть заменяемый стеклоподъемник из двери;

— В обратной снятию последовательности установить новый стеклоподъемник и закрепить его, при этом верхнею гайку крепления мотора нужно закручивать первой!

Затягивать гайки креплений электростеклоподъемника необходимо с усилием в – 7-10 Н·м (0,7-1,0 кгс·м),

болты крепления зажимной пластины стекла необходимо затягивать с усилием в – 4,9-7,3 Н·м (0,49-0,73 кгс·м).

После установки нового стеклоподъемника необходимо проверить его правильную работу. Стекло должно перемещаться свободно, без каких либо рывков и заеданий, и удерживаться в любом положении без произвольного опускания.

Источник

Полезное Видео Ремонт Блока Переключателей Стеклоподъемников Газель Некст

Загрузил: Газель Next

Длительность: 1 мин и 34 сек

Битрейт: 192 Kbps

Газон Некст Отказал Стеклоподъёмник В 30 Решение Проблемы Оказалось Простым

Сломался Стеклоподъёмник Шумоизоляция Дверей

Предохранители Газель Некст И Где Находятся Предохранители Газель Некст

Газель Next Проблемы Стекло Подъёмников

Сборка Разборка Переключателя Стеклоподъемника 11180 3709613 00

Правильная И Понятная Схема Подключения Дублирующей Кнопки Эсп Форвард Гранат На 3 Кнопки Ваз

Газель Next Несколько Советов

Ремонт Блока Управления Подъёма Стёкол Лада Калина

Перетяжка Салона Газель Часть 2 Перетяжка Торпедо Каучуковым Материалом

Поломка Стеклоподъемника И Выявление Причины

Замена Водительской Двери На Газели Некст

Next Газель Газон Причины Сбоя Электрики Дворники Печка Стекло Подъёмники И Бывает Не Заводится

Читайте также:  Ремонт принтеров hp щелковская

Next Причина Неисправности Подогрева Зеркал И Сидений

Как Работают Стеклоподъёмники Доводчик Неисправности Ремонт

Замена Масла На Газели Некст

Установка Электрических Стеклоподьемников На Газ 2705 Газель

Ремонт Кнопки Стеклоподъёмника

Проблемы С Электрикой В Дверях Газель Next 2016

АВТОЭЛЕКТРИКА — Steel Horse

Гремят Кнопки Управления Стеклоподъемниками На Приоре

Не Работает Электростеклоподъемник Устраняем Неисправность

Баскетбол Куроко Последняя Игра

Тарзи Хондани Таробех

Tell Me Platon Instrumental

Подземный Король Андертейл Песня

Bachata Heightz Era Mentira Ft Circharles

Ic3Peak Марш Slowed Reverb

Nikolija Ove Noci

Черчилль История Англоязычных Народов

Супер Танцевальная Песня Tempo Super Dance Song

Robert Plant Ship Of Fools

Nana Remember The Time

Боже Нет Тебя Дороже

The Reapers Are Dangerous Black Butler Amv

Tawab Arash Herat

Don Henley The Boys Of Summer Acoustic Guitar Cover

The Lesser Evil

Zx Spectrum Longplay 061 Green Beret

How Soon Is Now Love Spit Love Sub Esp

Полезное Видео Ремонт Блока Переключателей Стеклоподъемников Газель Некст

Felicia S Stage Theme Project X Zone 2 Brave New World Music Extended

Nimekuzoea Behind The Scene 1

Jimin Ohnosecond Pt1

Видеоурок Художника Сахарова Игоря Как Написать Лошадь Маслом 1

Лиза Якушева Дарья Петрожицкая Вселенная Нарезка Из Сериала Папик

Не Совсем Научный Но Подкаст Про Исчезновение Физических Носителей Каршеринг И Личный Авто

Торговая Стратегия Сафари Как Использовать Olymp Trade Vip

Parker Mccollum To Be Loved By You Official Music Video

San Francisco Cinematic Travel Story 4K

Jacek Kaspszyk Conducts Haydn S Allegretto From Military Symphony No 100 In G Major

Project X Zone 2 Chrom Lucina Fiora Join The Battle Trailer Hd 1080P

Dj Smash Morgenshtern Новая Волна Bass Boosted

Rockabye Cover Clean Bandit

Taking Arena To The Next Level Snipers Harpoons Pickaxe Only

Источник

Фотоотчет об установке блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT

Фотоотчет об установке блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT подготовил наш покупатель Карташов Евгений Аркадьевич из Пермского края, в рамках участия в нашей акции.

Заказал через сайт переключатель и блок переключателей с управлением зеркал. Вот так они выглядят в дверных обшивках

Вот такой вот блок для УАЗ-Патриота и ГАЗель-NEXT.

Выбрал его, а не калиновский потому, что не надо «колхозить» новый разъем для стеклоподъемника.

Для разъема зеркал пришлось использовать 4 разъема от компьютера.

Так же купил проводку для подключения зеркал, чисто ради донора проводов, так как все равно придется все переделывать =).

Сразу решил переносить кнопки электростеклоподъемников в дверь, так как по центру ими вообще неудобно пользоваться. Для этого снимаем центральный туннель

Читайте также:  0957 2231 блок питания hp ремонт

и вытягиваем провода из-под сиденья и тянем их в дверь.

Придется удлинить 2 провода, который идут на задние стеклоподъемники, так как их длины не хватит, они зеленым и оранжевым цветом. Просовываем провода в дверь.

Чтобы упростить задачу с протяжкой, я отрезал все провода и только потом провел их через дверь так, как разъемы подключения протянуть через резинку будет сложно. Затем в дверь просовываем еще 5 проводов. 3 продода на пассажирское зеркало для регулировки, 1 провод, который пойдет на водительский поворотник, и 1 провод обогрева. Распиновка блока зеркал как на калиновском.

«+, -, и подсветку» блока я подцепил от проводки стеклоподъемников.

Вот такой жгут проводов теперь красуется в водительской двери.

Все присоединяем и ставим дверную карту.

Затем устанавливаем блок. Водительская сторона готова.

Переходим к пассажирской стороне. Протягиваем в дверь 8 проводов: 3 провода — регулировка зеркал, 3 провода — «+, -, подсветка» на кнопку стеклоподъемников, 1 провод — обогрев и 1 провод — поворотник. Дублируем кнопку электростеклоподъемников по этой схеме.

Ведем эти провода к водительской стороне, Соединяем обогрев и 3 провода регулировки с концами из водительской двери. 3 провода для переключателя, подключаем к жгуту, который мы вывели в дверь. Провод обогрева подключаем к блоку предохранителей к 5-му по счету разъему, к коричневому проводу.

Провода с поворотников зеркал проводим к щитку приборов.

Находим там голубой (правый) и голубой+черный (левый) провод и подключаем к ним провода от зеркал, их легко найти на разъеме они самые верхние.

Благодарим, Евгения Аркадьевича, за подготовленный отчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.

Купить блок переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT Вы можете в нашем интернет-магазине

Источник
