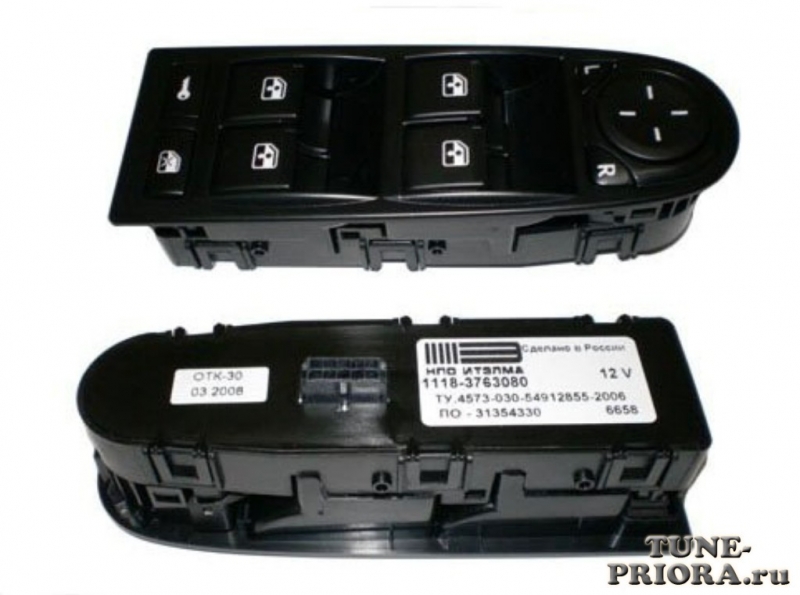

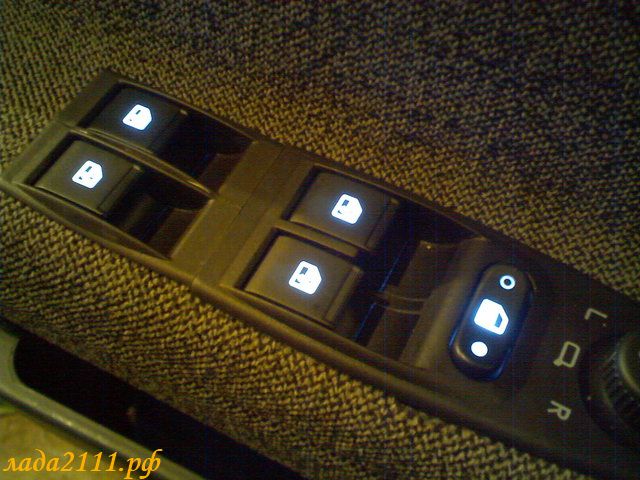

Ремонт платы управления стеклоподъемниками приора

Нажать для увеличения

Для обеспечения правильной работы всех элементов подключаемых к разъемам блока комфорта необходимо изучить правильную распиновку (нумерованную схему подключения проводов к контактам). Схема блока комфорта для приоры при ее детальном изучении не представляет особой сложности.

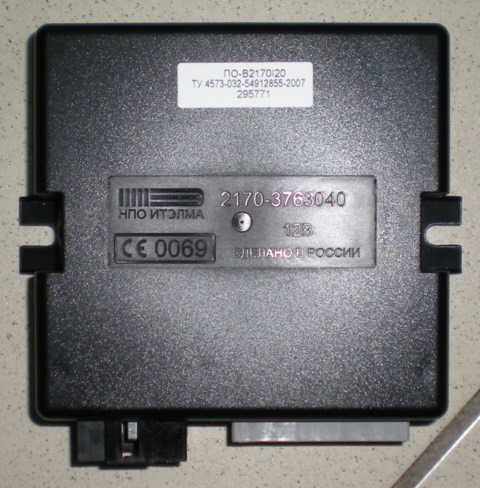

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам.

При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы.

К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей.

Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного.

Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

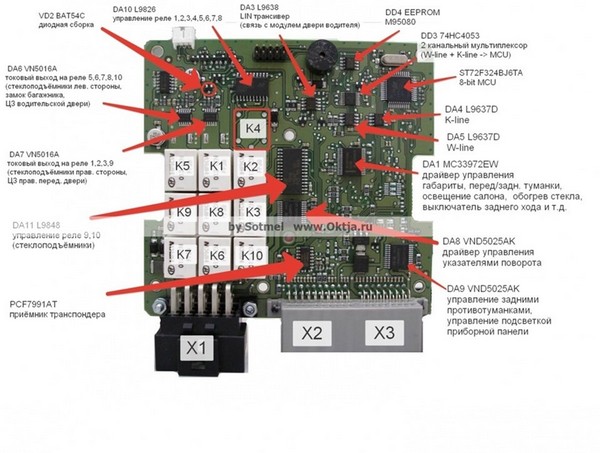

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с: — обрывом линии связи W-Line; — перегоранием драйверов управления; — выгоранием контроллеров отвечающих за корректную работу; — выходом их строя транспондера;

— значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора».

Замена блока комфорта Приора

Перед тем как приобрести новое изделие вы должны быть уверены в том, что причина неисправности кроется именно в нем. Для этого можно установить в вашем автомобиле заведомо исправный блок и протестировать работу проблемных агрегатов.

Если с новым, исправным устройством работа электропотребителей осуществляется в штатном режиме, старый блок комфорта неисправен. В ином случае используйте комплексный подход, проверьте предохранители, реле, проводку, всевозможные приводы.

Другими словами всю техническую цепочку, с которой обычно соприкасается неисправный узел при работе.

Замена устройства выполняется за 7 простых шагов:

В дальнейшем, для того чтобы провести осмотр, диагностику или ремонт блока комфорта приоры, потребуется снять его защитный корпус. При покупке нового блока сохраняйте кассовый или товарный чек.

В случае покупки неисправного устройства это позволит вам вернуть или обменять его на новое.

Цены на изделие различаются в зависимости от конкретного продавца и составляют от 2500 рублей до 10 000 рублей.

Схема блока предохранителей и реле на Приоре

Электронный функционал ВАЗ-2170 «Приора» и ее модификаций существенно выше, чем у предшествующей им десятой модели Лады, хотя назвать его революционным, или даже современным, никак нельзя. В этом смысле, «Приору» от ВАЗ 2110 отличает наличие разнообразных приборов, призванных обеспечить определенного уровня комфорт и безопасность.

К ним относятся кондиционер, подогрев и управление боковыми зеркалами, передние подушки безопасности, примитивная система ABS, а если в сравнение брать старые модификации «десяток», то еще и электро-усилитель руля. Каждая из этих электро-цепей управляется при помощи реле и защищена соответствующими предохранителями. Все они распределены и расположены в отдельных блоках.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

• главный блок;
• монтажный блок;
• дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя
Расчетная сила тока, А
Цвет корпуса
Электрическая цепь

F-1
30
Зеленый
Электронный контроллер двигателя

F-2
60
Синий
Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора

F-3
60
Синий
Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона

F-4
60
Синий
Электрогенератор

F-5
50
Красный
Электроусилитель руля (ЭУР)

F-6
60
Синий
Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.

Обозначение реле
Предназначение

В комплектации «Норма»

К-1
Вентилятора радиатора

К-2
Обогреватель заднего стекла

К-4
Дополнительное реле

К-5
Гнездо для резервного реле

К-6
Двигатели стеклоочистителя и омывателя лобового стекла

К-7
Лампы фар дальнего света

К-9
Аварийная сигнализация

К-10, К-11, К-12
Гнезда для резервных реле

В комплектации «Люкс», «Люкс плюс»

К-1
Лампы габаритов и ближнего света фар

К-2
Обогреватель заднего стекла

К-4
Реле дополнительное

К-5
Резервное гнездо

К-6
Модуль переключения режимов «дворников»

К-7
Лампы фар дальнего света

К-9
Противоугонная сигнализация (звуковой сигнал)

К-10
Лампы противотуманок

К-11
Подогреватели сидений

К-12
Реле режима работы «дворников»

Предохранители монтажного блока

Обозначение предохранителя
Расчетная сила тока, А
Электрическая цепь

В комплектации «Норма»

F-1
25
Вентилятор радиатора

F-2
25
Обогреватель заднего стекла

F-3
10
Лампа фары дальнего света (правая)

F-4
10
Лампа фары дальнего света (левая)

F-6
7,5
Лампа фары ближнего света (левая)

F-7
7,5
Лампа фары ближнего света (правая)

F-9
25
Электродвигатель вентилятора «печки»

F-10
7,5
Салонная подсветка, подсветка приборной панели, лампы фар стоп-сигнала

F-11
20
«Дворники» (управление)

F-12
10
Разъем «15» панели приборов

F-13
15
Прикуриватель

F-14
5
Лампа габаритов (левая фара)

F-15
5
Лампа габаритов (правая фара)

F-16
10
Разъем «15» АБС

F-17
10
Лампа левой противотуманной фары

F-18
10
Лампа правой противотуманной фары

F-19
15
Подогреватель передних сидений

F-20
5
Модуль управления иммобилайзером

F-21
7,5
Противотуманные фары (задние)

F-22 – F30
Резервные гнезда

F-31
30
Модуль управления электро-пакетом

F-32
Резервное гнездо

В комплектации «Люкс», «Люкс плюс»

F-1
Резервное гнездо

F-2
25
Подогреватель заднего стекла, модуль электро-пакета, реле и разъем «10» подключения обогревателя заднего стекла

F-3
10
Лампа фары дальнего света (правая), приборная панель, лампа сигнализации включенного дальнего света

F-4
10
Лампа фары дальнего света (левая)

F-5
10
Защита монтажного блока, сигнал и его реле

F-6
7,5
Ближний свет (левая фара)

F-7
7,5
Ближний свет (правая фара)

F-8
10
Реле противоугонной сигнализации, звуковой сигнал противоугонной сигнализации

F-9
Резервное гнездо

F-10
10
Выключатель «стоп-сигналов», лампы «стоп-сигналов», разъем «20», освещение салона

F-11
20
Реле модуля переключения режимов стеклоочистителя, переключатель режимов стеклоочистителя, разъем «53А», реле обогревателя заднего стекла, электродвигатель «дворника» заднего стекла (у ВАЗ-2171, 2172), разъем «25» модуля управления передними подушками безопасности

F-12
10
Разъем «21» комбинации приборов, разъем «9» колодки Х2 приборной панели, разъем «1» колодки Х2 модуля управления электроусилителем руля, лампы фар заднего хода, модуль управления парктроником

F-13
15
Прикуриватель

F-14
5
Левый габарит, лампа подсветки багажника, сигнальная лампа включенной подсветки номерного знака, разъем «12» колодки Х2 модуля управления стеклопакетом

F-15
5
Правый габарит, лампа подсветки перчаточного ящика

F-16
10
Гидроагрегат системы АБС

F-17
10
Лампа противотуманки (левая фара)

F-18
10
Лампа противотуманки (правая фара)

F-19
15
Реле подогрева передних сидений

F-20
10
Реле габаритного и ближнего света, реле вентилятора «печки», реле управления освещением, модуль управления стеклоочистителем, модуль управления климатической системой

F-21
5
Разъем «30» выключателя световой сигнализации, разъем «16» колодки диагностики, часы, разъем «14» блока автоматического управления климатической установкой

F-22
20
Привод «дворников», реле привода «дворников», реле модуля управления стеклоочистителем

F-23
7,5
Разъем «20» модуля управления «дворниками»

F-24 — F-30
Резервные гнезда предохранителей

F-31
30
Разъем «2» колодки Х1 модуля электро-пакета, лампы подсветки порогов

F-32
Резервное гнездо предохранителя

Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение
Расчетный ток, А
Назначение защиты

К-1
Реле зажигания (главное реле)

К-2
Реле топливного насоса

F-1
15
Электроцепи блокировки стартера и главного реле

F-2
7,5
Электроцепь контроллера двигателя

F-3
15
Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.

Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Обозначение
Расчетный ток, А
Назначение

Система «Halla» (Южная Корея)

F-1
30
Правый вентилятор

F-2
30
Левый вентилятор

F-3
40
Вентилятор нагревателя

F-4
15
Компрессор

Р-1
Реле правого вентилятора

Р-2
Дополнительное реле

Р-3
Реле левого вентилятора

Р-4
Реле вентилятора нагревателя

Р-5
Реле включения компрессора

Система «Panasonic» (Тайвань)

F-1
30
Левый вентилятор

F-2
30
Правый вентилятор

F-3
40
Вентилятор нагревателя

F-4
15
Компрессор

Р-1
Вентилятор нагревателя (высокая скорость)

Р-2
Реле включения правого вентилятора

Р-3
Вентилятор нагревателя (низкая скорость)

Р-4
Реле левого вентилятора

Р-5
Вентилятор нагревателя

Что касается стоимости реле и предохранителей, то можно сказать, что эти элементы электрооборудования в случае необходимости их замены, не слишком повлияют на ваш бюджет. Предохранители, например, стоят от 5 до 60 рублей в зависимости от типа и расчетного тока. Стоимость реле составляет от 50 до 200 рублей.

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики.

Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто.

Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Основные функции выполняемые блоком управления электропакетом (блоком комфорта)

Фактически это устройство является многофункциональным компьютером управления. В его обязанности входит обеспечение работоспособности множества функций «Приоры»:

• Электрические стеклоподъёмники.
• Регулировка боковых зеркал.
• Поворотная и аварийная сигнализация.
• Противоугонная система.
• Блокировка дверей с дверного пульта водителя.
• Модуль освещения.

Столько опций, требуют точной работы контролёра комфорта «Приоры».

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления. То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером.

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать.

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».

Как поставить стеклоподъемники задние на приору

ГлавнаяВаз 2110Как поставить стеклоподъемники задние на приору

Новый фотоотчет об установке в задние двери Лады Приоры электрических стеклоподъемников “ФОРВАРД” подготовил наш покупатель – Алексашин Александр Вячеславович из Москвы, в рамках участия в нашей акции.

Наконец-то добрался до задних дверей своей ласточки, чтобы заменить старые стеклоподъемники на новые марки “ФОРВАРД”, которые приобрёл в интернет-магазине Стеклоподъем. РФ.

Так как уже опытный в установочных делах, запасся клипсами для внутреннего пластика двери, марлевой лентой и набором ключей.

Разбираем дверь. В отличие от передней двери, задняя разбирается ещё проще:- откручиваем один саморез в районе ручки открывания двери;- откручиваем два шестигранника в районе кнопки стеклоподъемника;- откручиваем фиксатор блокировки замка;- и все.

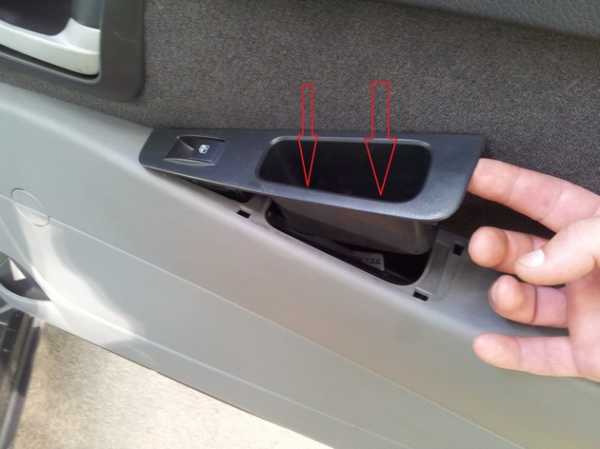

Далее отщелкиваем кнопку стеклоподъемника, отсоединяем штекер и снимаем пластик обивки дверей.

Фиксируем стекло марлевой лентой и отключаем клемму питания моторчика стеклоподъемника.

Переходим к самому механизму стеклоподъемника, который закреплен 4 болтами, откручиваем их и откручиваем 2 болта, которые соединяют обойму стекла и каретку стеклоподъемника.

Далее с небольшими трудностями вынимаем механизм стеклоподъемника, тут немного сложнее его достать из двери, чем из передней.

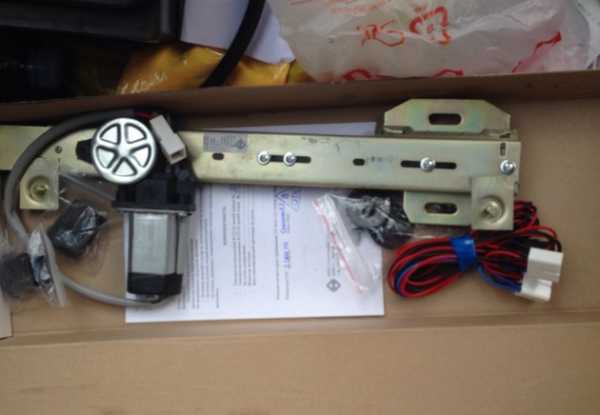

Устанавливаем реечный подъемник “ФОРВАРД”, который очень легко и просто проходит в дверь, так же как и в передние.

Подсоединяем штекер питания моторчика, проверяем его работу.

Механизм стеклоподъемника устанавливаем в штатные отверстия. Можно сказать они сами встают.

Закрепляем механизм 2-мя болтами с креплением стекла и закручиваем оставшиеся 2 гайки самого механизма.

Ещё раз проверяем работу стеклоподъемника, при этом закрепляем стекло к реечному механизму.

Устанавливаем на место пластик обивки дверей, заменив поврежденные клипсы, и “легкими плавными движениями” закрепляем его, прикрутив обратно саморез и два шестигранника.

Все собрали! Все отлично работает, лучше чем штатный механизм раз в 500!

Я в восторге от стеклоподъемников «ФОРВАРД». Весь процесс работы занял минут 40 на две двери.

Очередной раз мы благодарим Александра за подготовку фотоотчета и, в рамках нашей акции, перечисляем ему обещанный приз на счет мобильного телефона.

Купить электростеклоподъемники “ФОРВАРД” для LADA Priora (в задние двери) Вы можете в нашем интернет-магазине

Замена заднего механического стеклоподъемника | Приора ремонт

Если вы обладатель Приоры в комплектации «норма», то скорее всего в задних дверях у вас установлены механические стеклоподъемники. Произвести их замену можно самостоятельно, так как данный ремонт довольно прост и не требует специальных навыков или инструментов.

Для данной процедуры понадобится следующее:

• Головка на 8 и 10 мм
• Удлинитель
• Трещотка или вороток

Снятие и установка стеклоподъемника задней двери на Приоре

Итак, прежде чем приступать к данному ремонту, необходимо снять обшивку задней двери. После этого откручиваем два болта крепления стекла от планки крепления самого стекла. Болты доступны лишь в том случае, когда стекло поднято практически максимально вверх.

Когда с этим справились, можно зафиксировать стекло, чтобы оно не смещалось вниз. Затем берем ключи и откручиваем все гайки крепления стеклоподъемника. Наглядно на них можно посмотреть на фото снизу. Верхняя гайка в непосредственно близости к стеклу.

Затем нижняя на этом же уровне, тоже все наглядно видно на верхней фото. И после этого еще три гайки крепления непосредственно возле рукоятки привода стеклоподъемника.

Теперь через самое большое технологическое отверстие в двери необходимо вытащить наружу всю конструкцию заднего стеклоподъемника.

Конечный результат выполненного ремонта представлен на фото ниже.

Замена осуществляется довольно просто — берем новый стеклоподъемник и устанавливаем его на свое прежнее место. Цена нового подъемника составляет примерно 350 рублей. Если же вы решили установить электрические подъемники, то цена одного может доходить до 1200 за один в сборе.

Стоит отметить еще один момент: при установке нового стеклоподъемника на Приору особое внимание уделите креплениям планки к стеклу. Необходимо зафиксировать ее таким образом, чтобы стекло опускалось и поднималось без перекосов и лишних усилий. Именно для этих целей отверстия в планке сделаны продолговатыми.

Характеристика блока управления стеклоподъемниками на Lada Priora, ремонт и замена

Владельцам автомобилей порой приходится сталкиваться с ситуацией, когда не работают стеклоподъемники. На Лада Приора в конструкции отсутствует блок управления стеклоподъемниками. В статье рассматривается устройство стеклоподъемников Приоры, основные их неисправности и дается инструкция по ремонту.

Устройство и виды стеклоподъемников

На Лада Приора на передних и задних дверях установлены отпускные стекла. Для их подъема и опускания используется стеклоподъемный механизм.

Управление стеклоподъемниками осуществляются с помощью кнопки на модуле двери машины. Водитель может управлять движением стекол всех дверей, а пассажир только своей стеклом своей двери.

По принципу работы устройства разделяются на реечные и тросовые.

Несмотря та то, что стеклоподъемный механизм Приоры похож с другими моделями, его отличие состоит в отсутствии блока стеклоподъемников. Его функцию выполняет встроенный контроллер управления электропакетом (ЦБКЭ), расположенный недалеко от ЭБУ.

Кроме того, питание к приводу подается тоже специфическим образом. Один из проводов является многофункциональным. Он меняет полярность в зависимости от выполняемой функции: управляет центральным замком, зеркалами, подачей питания. Это усложняет поиск неисправностей и ремонт стеклоподъемника.

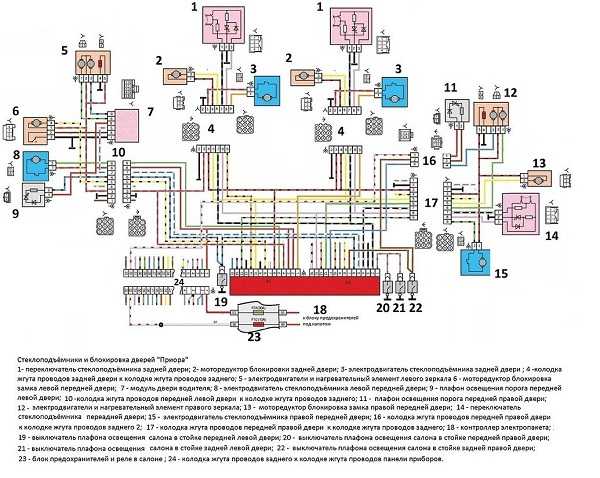

Схема стеклоподъемников Приора

Распространенные неисправности

Неисправности механизма, поднимающего стекла, могут иметь электрический или механический характер. Независимо от характера поломки, ремонт можно выполнить самостоятельно (автор видео — Се Дан).

Механические поломки можно обнаружить без зажигания.

Ниже перечислены типичные неисправности, связанные с механикой:

• износ зубьев на шестерне устройства;
• западание щитка;
• дефектный тросовый механизм может растянуться или испортиться, а в дальнейшем при эксплуатации соскочит с направляющих роликов;
• заклинивание механизмов из-за окисления подвижных частей;
• износ подшипника редуктора.

Механические дефекты устройства

Среди электрических причин, почему не работает стеклоподъемник на Приоре, можно выделить следующие:

Монтажный блок предохранителей

Если неисправен сам механизм, поднимающий стекла, то его нужно поменять.

Инструкция по снятию и установке

Для проведения работ понадобится ключ на «10» и пластиковые или деревянные клинья. Важно знать, как снять стеклоподъемник на передних дверях, демонтаж и установка задних стеклоподъемников на Приору осуществляются аналогично.

Процедура состоит из следующих действий:

При покупке нового стеклоподъемного механизма, нужно обращать внимание на его маркировку и подбирать точно такой же.

1. Стеклоподъемный механизм Лады 2. Передняя дверь без обшивки 3. Откручивание гаек крепления моторедуктора

Проверка качества работы

Установленный стеклоподъемник следует проверить на качество установки и работоспособность устройства. Стекла должны закрываться плотно, без зазоров и перекосов. Если обнаружены перечисленные дефекты, нужно ослабить винты, которыми крепится обойма стекла к ползуну. Выставляется правильное положение с помощью овальных отверстий в ползуне.

Видео «Снятие и замена правого переднего электростеклоподъемника на Приоре»

В этом видео демонстрируется установка передних стеклоподъемников на Приору (автор видео —Юрий Федоров).

Замена стеклоподъемника и его мотора

В данной статье будет рассмотрен такой вид ремонта Приоры, как замена механизма электростеклоподъемника в сборе с мотором. Конечно, если у вас отказал именно электродвигатель, то менять весь механизм не стоит. По поводу мотора будет ниже показано, как поменять и его.

Необходимый инструмент для замены стеклоподъемника на Приоре

Как снять механизм переднего стеклоподъемника в сборе

Первым делом необходимо выполнить такую процедуру, как снятие обшивки передней двери. После этого откручиваем два болта крепления стекла к кронштейну на подъемнике. Болты будут доступны только в том случае, когда стекло поднято вверх. Наглядно это показано на фото ниже.

Чтобы во время выполнения этого ремонта, стекло не падало вниз, необходимо его зафиксировать, подставив или подложив что-либо между ним и внутренней частью двери. Далее можно откручивать все гайки крепления электростеклоподъемника.

Крепится данный механизм в нескольких местах:

• сверху, в месте фиксации стекла, а также немного выше в самом углу конструкции
• снизу также в углу
• и ближе к центру двери в месте установки моторчика — там три гайки

Затем отсоединяем штекер с проводами питания, просто с небольшим усилием потянув за оба конца в стороны.

Далее опускаем конструкцию таким образом, чтобы мотор показался в специальном проеме:

Вот через него и следует вынимать всю конструкцию из двери, что и будет показано наглядно на фото.

И до конца извлекаем его наружу, чтобы уже дальше можно было проводить какие-либо манипуляции.

Замена моторчика стеклоподъемника Лады Приоры

Как уже было сказано выше, самой распространенной причиной является выход из строя именно электрического моторчика. И в данном пункте мы рассмотрим порядок его замены. Для начала необходимо перевернуть механизм таким образом, чтобы шпильки были повернуты к нам лицом.

• Выворачиваем все три шпильки
• При помощи плоской отвертки откручиваем винты крепления корпуса мотора к стеклоподъемнику
• Разъединяем две части конструкции и производим установку нового электро мотора на место

Думаю, что проблем с заменой самого электродвигателя не будет, так как крепление его к основной конструкции элементарное. Если вопросы все же остались, можно обсудить в комментариях ниже или под видео на канале.

2. Органы управления и контрольные приборы | Лада Приора эксплуатация и ремонт

1 — тахометр. Показывает теку­щую частоту вращения коленчатого вала. Красная зона шкалы обозна­чает режим работы двигателя с не­допустимо высокой частотой враще­ния коленчатого вала.

2 — контрольная лампа неисправ­ности электронного распределителя тормозных сил. Загорается красным светом на несколько секунд при включении зажигания. Если лампа загорается во время движения, не­обходимо обратиться на СТО. При движении с горящей лампой необ­ходимо соблюдать повышенные меры безопасности и избегать рез­ких торможений.

3 — контрольная лампа заряда ак­кумуляторной батареи. При включе­нии зажигания загорается красным светом и гаснет после запуска дви­гателя. Если лампа продолжает го­реть, то это указывает на отсутствие заряда аккумуляторной батареи (с. 40, «Возможные неисправности автомобиля и их причины»).

4 — контрольная лампа включения левого указателя поворота.

6 — контрольная лампа аварийно­го давления масла в двигателе. При включении зажигания загорается красным светом и гаснет после за­пуска двигателя. Если лампа про­должает гореть после, это указывает на низкое давление в системе смаз­ки двигателя. Во избежание выхода из строя двигателя его следует заг­лушить и устранить причину неисп­равности.

7 — контрольная лампа включения правого указателя поворота.

8 — контрольная лампа включения стояночного тормоза. Загорается красным светом при включении сто­яночного тормоза.

9 — указатель температуры охлаж­дающей жидкости. При нормаль­ных условиях работы стрелка ука­зателя должна находиться в сред­ней части шкалы.

В жаркую пого­ду или при длительном движении автомобиля на затяжном подъёме стрелка указателя может находить­ся в верхней части шкалы.

Запре­щается эксплуатировать автомо­биль, если стрелка указателя пере­шла в красную зону. При переходе стрелки в красную зону раздастся сигнал зуммера.

Рекомендация

Пока стрелка указателя температу­ры находится в нижней части шка­лы, избегайте резких ускорений и работы двигателя на высоких обо­ротах, а также не нажимайте педаль газа более чем на половину её хода. Прогрев двигателя до рабочей температуры в таком режиме позволит продлить срок его службы.

10 — указатель уровня топлива в баке.

Рекомендация

Старайтесь не эксплуатировать ав­томобиль с топливным баком, за­полненным менее чем на 1/4, так как это может привести к перегре­ву топливного насоса, выходу его из строя.

11 — контрольная лампа резерва топлива. Загорается, когда в баке остается менее 10 л топлива. При загорании лампы также раздается сигнал зуммера.

12 — кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега. Для переключения между отображением суточного пробега и суммарного пробега необходимо однократно нажать кнопку. Для сброса суточного
пробега необходимо удерживать кнопку более трех секунд. При сбро­се раздастся сигнал зуммера.

Замечание

Кнопка переключения режимов ин­дикации и сброса показаний счет­чика суточного пробега позволяет активировать режим тестирования щитка приборов, в котором можно проверить работоспособность при­боров и жидкокристаллического индикатора.

Для этого необходимо включить зажигание и удерживать кнопку. Для переключения между режимами тестирования необхо­димо кратковременно нажать кнопку сброса суточного пробега.

Для выхода из режима тестирова­ния нужно выключить зажигание или подождать несколько секунд, пока щиток приборов автоматичес­ки выйдет из него.

13 — контрольная лампа включе­ния аварийной сигнализации. Мигает красным светом при включении ава­рийной сигнализации одновременно с указателями поворота.

14 — контрольная лампа неисправно­сти электроусилителя рулевого управ­ления. Загорается желтым цветом при включении зажигания на не­сколько секунд. Если лампа загора­ется во время движения, в системе электроусилителя неисправность, необходимо обратиться на СТО.

15 — контрольная лампа включе­ния дальнего света фар.

16 — контрольная лампа включе­ния наружного освещения.

17 — контрольная лампа неисправ­ности системы подушек безопасности. Загорается желтым светом на не­сколько секунд при включении за­жигания. Если контрольная лампа горит постоянно или загорается во время движения, в системе поду­шек безопасности есть неисправ­ность и необходимо обратиться на СТО.

18 — контрольная лампа иммоби­лайзера. Загорается или мигает жел­тым светом и отображает состояние системы иммобилайзера и режим охраны автомобиля. Когда система исправна и запуск двигателя разре­шен, при включении зажигания лампа мигает один раз и гаснет. Если лампа мигает постоянно (со­провождается короткими сигналами зуммера), значит, система неисправ­на и необходимо обратиться на СТО.

Замечание

Выключение зажигания обучающим ключом приводит к миганию конт­рольной лампы. Это не является не­исправностью.

Если контрольная лампа горит в течение 15 секунд после включения зажигания и гаснет, автомобильная противоугонная система не активи­рована.

19 — жидкокристаллический дисп­лей бортового компьютера. Отобра­жает суточный и суммарный пробег, а также информацию с бортового компьютера.

20 — контрольная лампа непристегнутых ремней безопасности (устанав­ливается на часть автомобилей). За­горается при включении зажигания, если не пристегнут ремень безопас­ности водителя (сопровождается прерывистым сигналом зуммера в течение 90 секунд).

Чтобы отключить лампу и зуммер на одну поездку (до выключения за­жигания более чем на 60 секунд) не­обходимо включить зажигание и в течение 10 секунд дважды пристег­нуть и отстегнуть ремень безопасно­сти водителя.

Для долгосрочного отключения необходимо включить за­жигание и в течение 10 секунд дважды пристегнуть и отстегнуть ре­мень безопасности водителя при на­жатой кнопке сброса суточного про­бега.

Чтобы вновь включить конт­рольную лампу непристегнутых рем­ней безопасности, необходимо вклю­чить зажигание и в течение 15 се­кунд трижды пристегнуть и отстег­нуть ремень безопасности водителя при нажатой кнопке сброса суточ­ного пробега.

21 — контрольная лампа аварий­ного состояния тормозной системы. Контрольная лампа загорается крас­ным светом при включении зажига­ния на 4 секунды. Также лампа за­горается при недостаточном уровне тормозной жидкости и при возник­новении неисправности в рабочей тормозной системе.

22 — резерв. На автомобилях, оборудованных подушкой безопас­ности переднего пассажира, — кон­трольная лампа отключения подуш­ки безопасности пассажира (уста­навливается на часть автомобилей).

23 — контрольная лампа неисправ­ности АБС (для автомобилей обору­дованных антиблокировочной тор­мозной системой).

Загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Если лампа не гаснет или загорает­ся во время движения, значит, в си­стеме есть неисправность. При го­рящей лампе рабочая тормозная си­стема остается полностью работоспособной, однако АБС работать будет.

24 — контрольная лампа неисправности системы управления двигателем. Загорается при включении жигания. Если лампа продолжает реть после запуска двигателя или загорается во время движения, значитв системе управления двигателем. есть неисправность. Для диагностики необходимо обратиться на СТО.

Источник
