Subaru Forester S/tb STI2 LEGO Machine › Logbook › Пересвет приборки Subaru Forester SF5 STI (рестайл). Ver.1

Всем привет! Работы по форику немного притихли, по семейным обстоятельствам. Но я уже многое успел сделать, после крайней записи)
Сегодня расскажу про пересвет салона, а именно приборки. Т.к. я имею опыт в изготовлении печатных плат и пайке, естественно я занялся пересветом своего автомобиля. Почему в заголовке Ver.1 — потому, что это не окончательный вариант и позже будут вносится мелкие поправки и меняться шкала.
Уже сделал пересвет климата и кнопок и пересвет датчика буста STI Genome в белый.
Дома днем паять мне не дают, поэтому делал по несколько заходов ночью. Если честно, с этим фориком я уже стал совой))
Еще до начала пересвета, я почитав отчеты понял, что есть кое-какие нюансы со снятием стрелок. Стрелки сидят на осях очень туго и при вытаскивании выходят из моторчиков вместе с осью и это не есть хорошо, как итог неадекватная работа стрелок. Увидел очень полезные статьи VerterS , он все популярно объяснил как работать с этими приборками, как их ремонтировать, за что ему огромное спасибо! Также у него есть запись про пересвет такой же приборки и есть скрин печатной платы. Сначала я не видел этого и начал отрисовывать платы сам, но затем увидел, что он оставил рисунок в свободном доступе и за это ему благодарность!

Разбирается приборка элементарно, никаких хитростей. Для точного выставления провернул стрелки тахо и спидака по часовой, они зашкалили и подал питание, стрелки чуток поднялись в какой-то там свой «ноль».

Для снятия стрелок заточил на наждаке утконосы, чтобы пролезли между оргстеклом и моторчиком. Но видимо плохо зажал и стрелки тахометра и спидометра немного вытащили оси. Но этого уже хватило для подклинивания. Ремонтировал по системе VerterS , первый мотор убил, т.к. тупанул и не сделал упор для оси (как написано в статье), второй мотор получилось сделать. Т.е. нужно теперь брать приборку на донорство)))
Рисовал платы по шаблону Александра, но с изменениями под себя.

На плате тоже разместил всем известный плавный розжиг версии 5 CAMOKAT-BETEPAHA , спасибо автору за поделку!

Но впоследствии из-за повреждения тоненьких дорожек (были проблемки с микроконтроллером), пришлось сделать новую отдельную платку розжига и приклеить поверх основной, получились лишние проводочки(

Сделал инверсию ЖК-дисплея, ну и естественно подсветил платкой. Белый корпус дисплея крепится к плате двумя саморезами, но они залиты оловом. Не беда, нагрел паяльником и выкрутил их. Под платы вырезал пластик и залил лишние дыры черным термоклеем, просто загнув ножки дисплея. Зеленый рассеиватель убрал и вырезал их тонкого прозрачного пластика аналогичный, заматировав наждачкой.

Шкалы отлично оттираются от светофильтра ватными палочками и жидкостью для снятия лака с ацетоном.

Управление подсветкой как и раньше вывел на пульт с тремя кнопками. Напомню, в розжиге есть:
«- Два отдельных независимых канала.
— Для каждого канала три группы настраиваемых параметра: время задержки до начала розжига каждого канала, скорость розжига каждого канала и настройка уровня яркости день-ночь.
— Регулировка яркости одной кнопкой, точно так же, как и в прошлых версиях: нажали, удерживаем, яркость меняется, следующее нажатие — изменение яркости меняет направление.
— Можно настроить практически любой нужный алгоритм плавного розжига: сначала стрелки потом шкалы или наоборот, розжиг быстро-медленно, задержку розжига каждого канала от ничего до двадцати секунд, своя память на дневной и ночной режим — аналоговые схемы нервно курят в сторонке.»

Еще вылез нюанс — я привык на подсветку стрелок ставить 3 светодиода 1206, но здесь у стрелок маленькое окошечко световода. Поэтому нужно делать платы поярче, переделаю во второй версии пересвета. На них поставил колодцы из всеми любимой чековой ленты. Под надпись STI тоже предусмотрел светодиод (он запитан на канал стрелок) и сделал для него из ПВХ ограждение.

Получилось немного неаккуратно, но теперь опыт с этой приборкой получен и потом будет только лучше)))

Источник

Снимаем, разбираем панель приборов Subaru Forester SF

Для просмотра онлайн кликните на видео ⤵

Форестер sf5 замена лампочек в приборке Подробнее

Разбираем весь салон Subaru Forester SF Подробнее

SUBARU Forester SG5. Снятие панели приборов (спидометра), замена лампочек Подробнее

Читайте также:  Проектно изыскательские ремонта автомобильных работ

Снимаем кнопки «Аварийки» и «Обогрева заднего стекла». Subaru Forester SF5 Подробнее

Снимаем ковер пола Subaru Forester SF5 Подробнее

Как снять обшивку передней двери на Subaru Forester SF Подробнее

Замена ламп в климате Subaru Forester SF5 Подробнее

глючит приборная панель SUBARU Forester SG. ремонт своими руками Подробнее

Снимаем, разбираем, ремонтируем зеркало заднего вида Subaru Forester SF, SG Подробнее

Снимаем панель приборов Subaru Impreza Подробнее

Прописываем ключ Subaru Forester SF Подробнее

Снимаем крыло от самолета в салоне Subaru Forester SH Ремонт внедорожника до 500 тысяч рублей Подробнее

Субару / Subaru ,Форестер / Forester , сф 5 / SF 5 . Как снять верхний бардачок с торпедо . Подробнее

Корректировка пробега на Subaru? Легко! Подробнее

Снять магнитолу/Разобрать панель/Подключить руль на Subaru Forester SG Подробнее

Снять Магнитолу Субару и Панель с Климатом Подробнее

Как снять приборную панель Subaru Forester SH Своими руками у себя в гараже Подробнее

Как разобрать приборную панель и снять стрелки Подробнее

КАК СНЯТЬ ТАРПЕДУ НА СУБАРУ ЛЕГАСИ Б3 1997 ДОБРАТСЯ ДО ПЕЧКИ (SUBARU LEGACY) ПАНЕЛЬ ПРАВЫЙ РУЛЬ Подробнее

Источник

Subaru Forester › Logbook › Окончательная замена приборки (оптитрон) от Forester JDM

После легкого прокола с приборкой от праворукой Subaru Impreza, как и задумал, купил и поставил приборку от праворукого Forester. Только купил не 85000SC010 + трип-85201FG001, а обошелся только приборкой с арт. 85000SC090. Т.к. она оказалась дружит, без переделки проводки, с моим трипом с арт. 85261FG000.

И опять съездил к офф.дилеру и прошил ключи за 600 руб. Как и прежде, напрягаться с выставлением родного пробега на приборке не стал. На руках остался очередной заказ-наряд от дилера с записью, что на пробеге таком-то, установлена приборка с пробегом таким-то. Заменой на трипе km/L обратно на L/100km, тоже не стал озадачиваться.

Подытожу:
1. Если у вас леворукий Forester 2008-2010г.в. АКПП (т.е у него трип 85201FG001, на который идут 6-ть проводов ), то на него нужна приборка от праворукого Forester 85000SC010. Трип покупать не нужно, с проводкой ничего делать не нужно.
2. Если у вас леворукий Forester 2011-2012г.в. АКПП (т.е у него трип 85261FG000, на который идут 4-е провода ), то на него нужна приборка от праворукого Forester 85000SC090. Трип покупать не нужно, с проводкой ничего делать не нужно.

Отличные от этих двух комбинаций годы выпуска авто и приборки + трипы, повлекут некоторую доработку в проводке. Вот ссылка на пост человека, победившего свой трип:
www.drive2.ru/l/8919199
www.drive2.ru/l/8930641
Как будет работать и что будет отображать приборка от АКПП на МКПП, можно будет у него поинтересоваться.

Ещё встречал на просторах Droma приборку с арт. 85000SC030. Под какой год выпуска она подходит, без доработок в проводке, надо определять по арт. трипа, который с ней шел в комплекте.

Источник

Communities › Subaru Forester Club › Blog › Щиток приборов. Forester SG9 евро. Глюк. Как лечить? куда смотреть?

Имеется глюк с щитком приборов. Проявляется следующим образов.

Едем мы себе куда-нибудь, все работает, все показывает. Потому в один момент стрелка спидометра зависает на 40км\ч, а стрелка тахометра падает в ноль! или может метнуться в диапазоне 0-3000об\мин, а затем все упасть в 0 и там и оставаться. Стрелка спидометра так же может упасть в ноль.
Глюк может самопроизвольно пропасть и стрелки вновь работают как и до этого, в противном случае лечится это все «заглушил-подождал 1-3 минуты-завел» и все снова работает. если заглушить и сразу же завести глюк обычно остается.

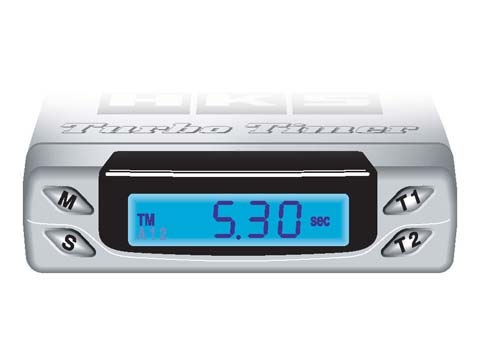

Стоит трубо-таймер HKS
