Ремонт крышки расширительного бачка пассат б5



Начала уходить ОЖ, крышка расширительного бачка или что-то другое? (методы проверки крышки расширительного бачка (решено)

Filitsin

Участник

Помогите советом. Начала уходить ОЖ. Причем рывками. Один день держится уровень нормально, потом за 60 км по пробкам уходит ниже мимнимума. подтеков по патрубкам не наблюдается. Есть небольшие подтеки в районе расширительного бачка. На сервисе все облазили — никаких утечек не нашли, заменили хомут РБ.
При этом на холодную при открытиии крышки РБ большое остаточное давление в системе. Варианты с прокладкой ГБЦ проверял — масло чистое, антифриз тоже, выхлоп нормальный. В салоне тоже сухо.
Температура двигателя нормальная, термостат открывается, вентилятор включается.

Вопрос: может самый простой вариант — крышка РБ? Если крышка — то как она может влиять на уменьшение уровня ОЖ?

El Golfo

Профессиональный советчик

Filitsin

Участник

El Golfo

Профессиональный советчик

ten70

Оракул

Остаточное давление должно быть.

Нужно искать, где утекает.

AudiS6

Guest

Есть среди автомехаников такой термин как
«шашель»..

Это когда вот систему охлаждения, или заправят непонятным, типа «ГеленаХимАвто Тосол-А40М», или просрочат смену G11 — тогда в системе остаётся осадок, химические вещества, которые могут «скушать» алюминий головки блока.
Вот.. Я когда работала на автосервисе мастером смены, у меня на столике лежала головка с одного Golf-II, я ей клиентов пугала
.. насколько вроде, «безобидный» Тосол может изнутри «полголовы» растворить..

А однажды, «шашель» сделал в одной голове малю-усенькую дырочку, как вот укол.. из области каналов охлаждения в камеру сгорания..

Лично я шла навстречу клиентам, и просила автомехаников в случае подозрения.. когда все соединения затянуты, и шланги системы ОЖ не повреждены, снять крышку РБ, и накачать в систему под 1мПа воздуха, и следить за «сохранностью» этого давления, чтобы не снижалось.. Это говорило об отсутсвии «шашеля», и прогара прокладки ГБЦ.

В крышке РБ находится два клапана, впускной и выпускной. Первый — это когда температура ОЖ «снижается», снижается и уровень ОЖ в РБ.. и на освободившееся место, необоходимо заполнить воздухом, ради предотвращения вакума.
Второй — срабатывает при превышении давления, и выбрасывает пары из РБ.
Если неисправны и «1» и «2» клапан — машина будет перегреваться..
А при неисправности выпускного клапана.. ещё и сами шланги радиатора раздуются и станут «цементными»..

ten70

Оракул

Это уже интересно.

Откуда там 2 клапана? В крышке бачка только один видел, в виде резинового колечка на центральной вставке крышки.
Второй где?

AudiS6

Guest

ten70, а можно както выложить рисунок, или хотя бы общую фото крышки.

apanet

Постоянный участник

El Golfo

Профессиональный советчик

Остаточное давление должно быть.

Нужно искать, где утекает.

ten70

Оракул

Возможно ты права, если резиновое колечко тоже является клапаном.
Оказывается в центральной вставке тоже есть что то.

AudiS6

Guest

Я же писала.. Тосол поднялся в бачке, и начал остывать.. А система герметична: вывод.

Filitsin

Участник

ten70

Оракул

Я же писала.. Тосол поднялся в бачке, и начал остывать.. А система герметична: вывод.

Излишек давления выше 1.2 Атм стравливается в воздух, это понятно

Где второй клапан?

Скажу свою версию, как понимаю.
Давление в системе охлаждения должно быть выше атмосферного, но не более 1.2 Атм. Объяснять думаю не надо.
Поэтому достаточно иметь один клапан в крышке бачка, чтобы выпускать излишки наружу.
Внутрь впускать воздух для выравнивания давления с атмосферным по мере остывания двигателя не вижу целесобразным. Это делается само собой, в зависимости от качества герметичности системы охлаждения.

Если после ночной стоянки открутить крышку и услышать ПШИК, то можно судить о уровне герметичности системы охлаждения.

У автора сплошные противоречия по этому поводу, возможно он не учитывает, что уровень ОЖ может плавать. На холодной машине будет один, а на горячей — другой.

AudiS6

Guest

ten70, предположим, что в РБ от отметки «МИН» до пробки есть какойто объём воздуха.
В системе охлаждения создаётся некоторое давление исходя из желания поднять температуру ОЖ без риска вскипания..
От нагревания ОЖ расширяется в расширительном бачке, и сжимает воздух. Излишки воздуха стравливаются выпускным клапаном.
Выпускной клапан, кстати, имеет имя собственное — «паровой».

Когда на неработающем моторе ОЖ остывает, она стремится вернуться на прежний уровень ( в нашем случае — на отметку «МИН» ). Но, некоторая часть воздуха из РБ вышла вместе с паром: тю-тю .
При остывании, свободный от ОЖ объём в РБ обратно увеличивается, и необходимо его заполнить воздухом. А, основное условие для правильной работы системы охлаждения — её 200% герметичность.
Вопрос: откуда тогда брать воздух из атмосферы, если выпускной ( «паровой» ) клапан, как диод в радиоэлектронике, работает только в одном направлении. На «out».

Читайте также:  Ремонт однорычажного смесителя для кухни с поворотным изливом

А вот для этого, в крышку РБ и вмонтировали впускной, он же по «науке» — «воздушный» клапан, который срабатывает как только в РБ создаётся намёк на разряжение.
Если в крышке РБ не будет впускного ( «воздушного» ) клапана — внутри бачка образуется пустота, и есть риск нарушения циркуляции ОЖ.
Впускной клапан находится в центре пробки.

_______________
Касательно вопроса авторы темы — я ему говорила своё ИМХО:
ШАШЕЛЬ!
Необходимо в систему охлаждения закачать воздух, и проверить, сколько времени будет держать давление манометр..
Это можно сделать на СТО.

Источник

Volkswagen Passat Variant › Logbook › Замена расширительного бачка

Всем привет.
Как я упоминал в предпоследней своей записи, в этот выходной хотел заморочиться с установкой джойстика-регулятора положения рулевой колонки, ан нет, не получилось. Пришлось заняться несколько иным, ибо приехали заказанные на позапрошлой неделе расширительный бачок и крышка к нему, а это куда важнее болтающегося джойстика.
Нет, ни чего не лопнуло, не взорвалось, не вытекло… И, может быть ездило бы так и дальше еще долго, если б я этого не увидел, но я же увидел))) … И подумал себе, что ну ка его нафиг, вдруг где рванет в дороге…
Суть проблемы в следующем. Иногда, ради приличия, я все таки заглядываю под капот с целью оценить общее состояние всего, что там находится, уровни жидкостей, возможные потеки и т.п. Ну, кто следит за машиной (не моей, а своей), тот понимает, о чем я. Как правило, это бывает днем, ибо светло и удобно и более или менее все видно. Но недели две назад меня таки угораздило заглянуть туда вечером в гараже. Понятное дело, что без лампочки-переноски там ни чего не увидишь толком. Вот эта лампочка мне и «раскрыла глаза», так сказать…
Я не знаю, по какой причине и с какой целью на ALT сделан расширительный бачок, отличающийся и по креплению и по цвету пластика от обычных бачков, что ставятся на 1,8 и большинство других моторов. Мне это не понятно. Во-первых, он крепится не совсем так, но это ладно, а вот то, что он серый (!) и через него ни фига не видно уровня ОЖ, это, конечно как-то очень не удобно (может еще куда то такие ставят, но я больше серых бачков не видел ни у кого, кроме ALT, а на W8, вроде как вообще черный… ХЗ, короче, зачем оно так)

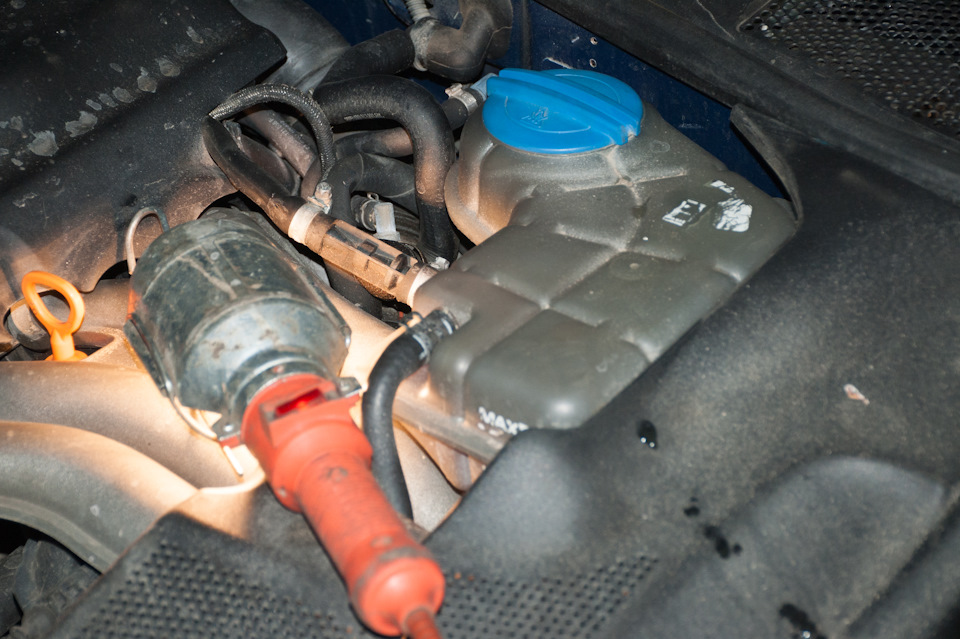

Так вот, чтобы посмотреть уровень ОЖ, я просто решил подсветить бачок лампочкой, он все-таки имеет некоторую прозрачность, хоть и серый. Положил я, значит, лампочку, вот так:

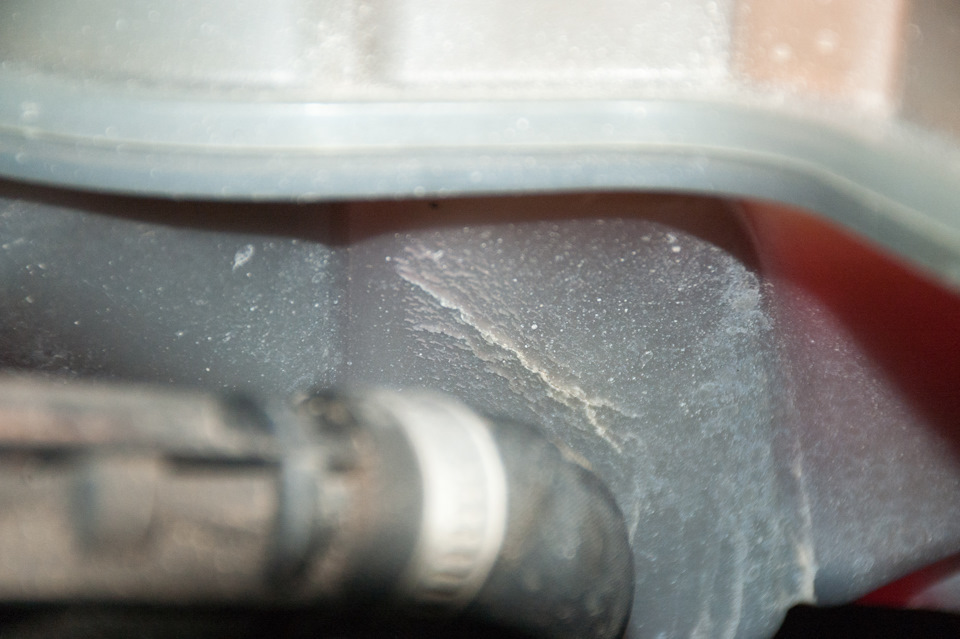

ну и стал заглядывать сбоку бачка, чтобы уровень то посмотреть… И тут я немного охренел… Нет, не от уровня, а от вот этого:

и, забегая вперед, как оказалось, это не единственное такое «чудо».
Еще вот:

Источник

Как Проверить Крышку Расширительного Бачка Пассат Б5

VW Passat B3 ремонт

  • VW Passat B3 (17)
  • Выхлопная система (5)
  • Двигатель (44)
  • Кузов и салон (32)
  • Подвеска (29)
  • Рулевое управление (9)
  • Система охлаждения и отопления (15)
  • Система питания и впрыска (25)
  • Тормозная система (22)
  • Трансмиссия (6)
  • Электрооборудование (49)

Проверка крышки расширительного бачка Фольксваген Пассат В3

Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!

Проверка клапана сброса избыточного давления в крышке расширительного бачка VW Passat B3, так как от этого зависит правильная работа системы охлаждения и всего двигателя в целом.

  • VAG № 1H0 121 321 C – крышка расширительного бачка, с клапаном

VAG № 1H0 121 407 A – расширительный бачок

В статье Крышка расширительного бачка Фольксваген Пассат B3 , можно подробнее прочитать о данном узле, в этой статье я наглядно хочу показать как можно, да и нужно проверять клапан избыточного давления в системе охлаждения двигателя.

Снимаем тонкий шланг обратки с РБ (фото), одеваем на место шланга, шланг с насоса (с манометром), пережимаем шланг обратки, что бы не выходило давление и накачиваем насосом воздух в систему.

Читайте также:  Мастер по ноутбуку ремонт для пенсионеров

При достижении давления в системе 1,2-1,5 атм, клапан должен сбросить избыточное давление, в противном случае крышку РБ заменить.

Если есть какие либо вопросы или дополнения, пишите в .

192 комментария на Проверка крышки расширительного бачка Фольксваген Пассат В3

Здравствуйте,подскажите пожалуйста.У меня такая проблема.Начала сочиться охлаждающая жидкость через фланец сбоку двигателя. Фланец и уплотнительное кольцо поменял.Течь прекратилась,но появилась новая,из под датчика температуры. При том что датчик температуры и резиновое кольцо к нему я менял вместе с боковым фланцем. Пол года назад менял радиатор печки (всё вылилось в салон)Все детали стараюсь менять на родные.У меня такое ощущение что в системе скапливается сильное давление.Сегодня проверил тонкий шланг бочка. Он продувается.Могут ли эти течи быть связаны с неработающим клапаном крышки бочка? Заранее спасибо за ответ.

Крышка РБ 2

Ремонт крышки расширительного бачка и проверка системы охлаждения vw passat b3 1.8 RP.

Крышка-клапан бачка охлаждающей жидкости

Проверка на работоспособность крышки расширительного бачка VW Passat B3.

Нуржан, начало открытия термостата 87С, полностью открывается 102С

крышку расширительного бачка советую ставить оригинальную, тогда точно проблем с ней не будет

Всем привет . У меня такая тема,термостат проверял на кипяченую воду! Многие говорят что термостат открывает в том же градусе на каком я проверял. Я не очень разбираюсь в этом !! Это так. И крышка РБ тоже не работает!! Есть виды РБ крышек ?? Если есть то какой лучше.

Анатолий, если честно, то такой зависимости не наблюдал, а может просто не замечал как устанавливаю крышку

Светлана, новая прокладка ГБЦ, а проверяли саму ГБЦ?

Больше 10 лет проездил фольсвагене пассате универсале,наездил 120000км( на счетчике 400000).всем доволен. Авто высший класс.29 лет,к двигателю-РП вообще не прикасался,кроме профилактических работ,чистка,мойка,замена свечей,ремней Пару раз сталкивался с выбиванием антифриза из расширительного бачка.Пришел к выводу,что дефект возникал из-за неправильной установки крышки.Крышку(особенно в горячем состоянии можно довернуть до совмещения с патрубком обратки-и начинаются чудеса в системе охлаждения Крышку надо ставить ручкой строго по ходу. Главное про это нигде ничего не написано?

Здравствуйте! Помогите советом Почему выбрасывает антифриз с РБ ? Прокладка гбц новая, помпа и термостат поменяны. После замены крышки РБ из отверстий сбоку выдавнивает антифриз. Авто vw Passat b3

александр, многовато будет, норма 1,2-1,5

новая крышка СВАГ показывает давления на сброс 2бар,это много или норма,подскажите кто знает.

viktor., да вроде как и не за что, я старался помочь владельцам Фольксваген Пассат В3 В4

спасибо за сайт

Славянин, 1. может быть термостат.

2. может быть крышка РБ (что навряд ли).

3. плохая производительность помпы.

4. не корректная работа ДТОЖ. отпишись потом, пожалуйста.

Всем доброго времени суток! 3 года ездил на пассате б3 1989г.в. и вот решил немного освежиться, купил пассат б4 1996г.в. За время вождения не раз с помощью вашего сайта решал проблемы с машиной, за что отдельное спасибо Админу и форумчанам, но сам лично не писал, т.к. почитав комменты многое становилось ясно. Теперь у меня возникла небольшая проблема, просмотрев множество сайтов и ваш в т.ч., однозначного ответа не нашел. А проблема вот в чем. У меня долго греется ДВС, температура ОЖ не поднимается выше 80. И постояв некоторое время даже на небольшом морозе, быстро остывает. Недавно застрял в сугробе и пока выбирался из него не заметил как температура ОЖ поднялась, и закипев, часть ее выдавило через крышку РБ. Может ли быть причина в самой крышке РБ, то что она не держит давление и поэтому температура не поднимается до рабочей (как я понял 90-100 С°)? Или проблема может быть еще в чем-нибудь другом? Сразу скажу, крышку РБ с насосом и манометром не проверял, т.к. я пока еще не счастливый обладатель такого девайса, да и честно говоря некогда и погода не благоприятствует.

Источник

Вынужденный тюнинг: как самому починить и настроить крышку расширительного бачка

В материале, посвященном крышке расширительного бачка, мы рассказывали, почему исправность этой, казалось бы, небольшой детали так важна для правильного теплового режима двигателя, и почему она оказывает прямое влияние на ресурс многих элементов системы охлаждения. Но порой автовладельцы сталкиваются с другой неожиданной проблемой: они не могут найти качественную новую крышку на замену неисправной. Для некоторых рукастых водителей лучшим решением в этом случае становится самостоятельная переборка нужной крышки с применением качественных деталей. Как самому собрать гарантированно качественную крышку – рассказываем сегодня.

Читайте также:  Ремонт стиральных машин приморская

На самом деле, для владельцев отечественных автомобилей, а зачастую и бюджетных иномарок – сложность выбора при покупке новой крышки – это реально существующая проблема. Ведь определить правильность настроек клапанов визуально невозможно, а описанный нами в предыдущей статье способ визуального наблюдения за бачком и шлангами системы охлаждения не идеально точен. Для более тонкого и однозначного «диагноза» нужен пусть и несложный, но специальный стенд с манометром, на который накручивается крышка. В установке создаётся сначала избыточное давление, а затем разрежение. Полученные цифры сравнивают с заводскими параметрами в таблице. Но это – опять же, из области красивой, но почти бесполезной в обычной жизни теории, а мы переходим к практике.

Ремонтировать нельзя выбросить

Крышка расширительного бачка считается неразборной и неремонтопригодной – по крайней мере, заводская деталь практически любой современной машины относится к разряду «одноразовых» изделий.

Так выглядят внутренности отечественной крышки расширительного бачка ВАЗ, которая считается неразборной и неремонтопригодной

Однако многие автовладельцы Лад, столкнувшись на практике с этой проблемой и поменяв не одну деталь без особого успеха, не от хорошей жизни задумываются о том, чтобы заменить крышку своей Самары (Гранты, Калины и т.д.) на более качественную от иномарки. Тем более, что некоторые «фольксвагеновские» крышки «как родные» подходят по диаметру и имеют ту же конструкцию с парой клапанов внутри.

Нержавейка, сэр: иностранные крышки зачастую выполнены весьма добротно даже при скромной цене

Однако просто так накрутить импортное изделие не получится из-за отличающегося шага резьбы. Затянуть крышку «как есть» силой тоже не выйдет – и резьба будет повреждена, и герметичности добиться не удастся.

Но и это не останавливает рукастых автомобилистов от несложной рационализации – имплантации клапанов от «чужой» крышки в корпус нужной детали с последующей их настройкой «по мануалу». С одной стороны, «домашнее» вмешательство в штатную конструкцию – это не очень хорошо, но…у многих умельцев модернизированная крышка на практике работает как надо — в отличие от тех, которые встречаются в продаже в автомагазинах. Не в последнюю очередь здесь играет роль «прямота рук» и опыт того, кто будет выполнять подобную доработку.

Обычно для того, чтобы установить другие внутренности в штатную крышку, их аккуратно извлекают.

Слева – российский корпус, справа – немецкий «донор»

Соединив всё это, можно получить надёжную и правильно работающую крышку. Правда, лишь после точной настройки выпускного клапана

«Чужой» блок клапанов со снятой крышкой и в собранном виде​

Как правило, для этого «донорскую» крышку распиливают, не допуская повреждения клапанов и уплотнения.

Главное при подобной «хирургии» – не повредить сами клапаны!​

Затем крышку собирают с новыми внутренностями и проверяют, поскольку они настроены на иное избыточное давление, и выпускной клапан будет открываться при 1,3-1,5 кгс/см2, что для вазовских двигателей откровенно много. Для проверки созданного «гибрида» придётся в домашних условиях изготовить простейший стенд, состоящий из герметично соединенного расширительного бачка и насоса с манометром. Он позволит проверить только клапан, отвечающий за избыточное давление, но этого будет вполне достаточно.

Готовая крышка для Лады Самары с иностранными «потрохами»

Импровизированный стенд может выглядеть вот так

Внешне модернизированная крышка никак не отличается от обычной

Подпиливая пружинку, можно добиться требуемого порога срабатывания выпускного клапана

Накрутив пробку на резьбу, можно не только измерить давление, но и путём дальнейших несложных манипуляций с пружинками добиться срабатывания клапана на нужном давлении – 1,1 атмосферы. Интересно, что некоторые владельцы при подобном «тюнинге» во избежание проблем с бачками и патрубками даже немного занижают порог открытия клапана (до 0,9-1,0 атм).

Стандартный для вазовской пробки параметр – 1,1-1,2 атм

1,0 атм – вполне достаточно для правильной работы системы охлаждения

И если переделка крышки доступна далеко не всем «гуманитариям», то сделать стенд и проверить на нём подозрительное (или просто только что приобретённое) изделие мы смело советуем!

Еще один вид «приспособления-стенда» для проверки крышек – без расширительного бачка, но со специально изготовленным резьбовым соединением и обратным клапаном​

Правда, при этом нужно помнить о том, что манометр обычного ножного или ручного насоса не является прецизионно точным прибором. Однако его погрешность вполне позволяет оценить, когда именно срабатывает выпускной клапан. А это – уже полдела.
