Ремонт концевика двери ваз 2112

Lada 2112 black inside the process › Logbook › правильно работающие концевики дверей

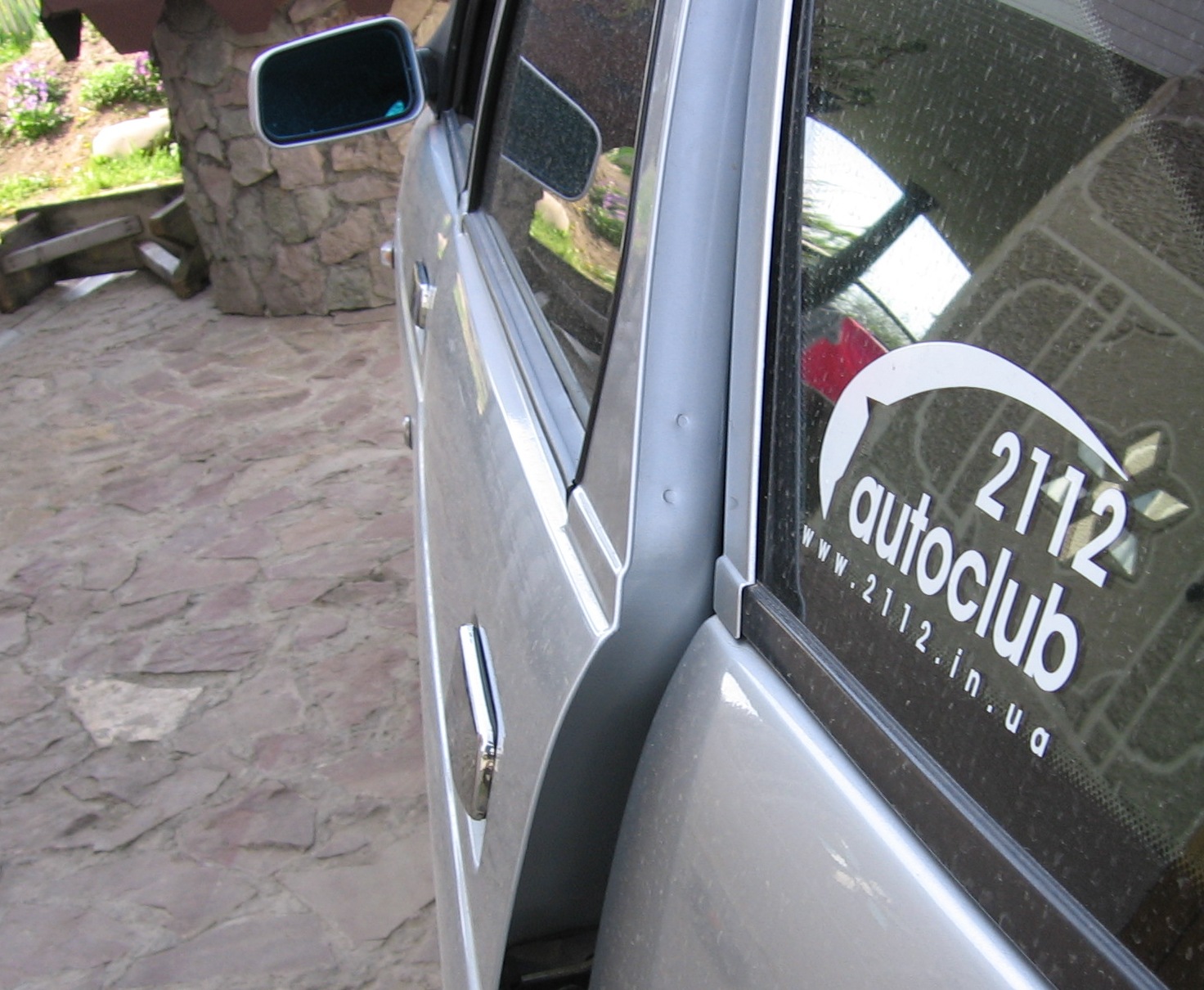

я думаю всем известно как концевики на дверях сигнализируют о открытой двери. вот у меня на передних дверях было вот так

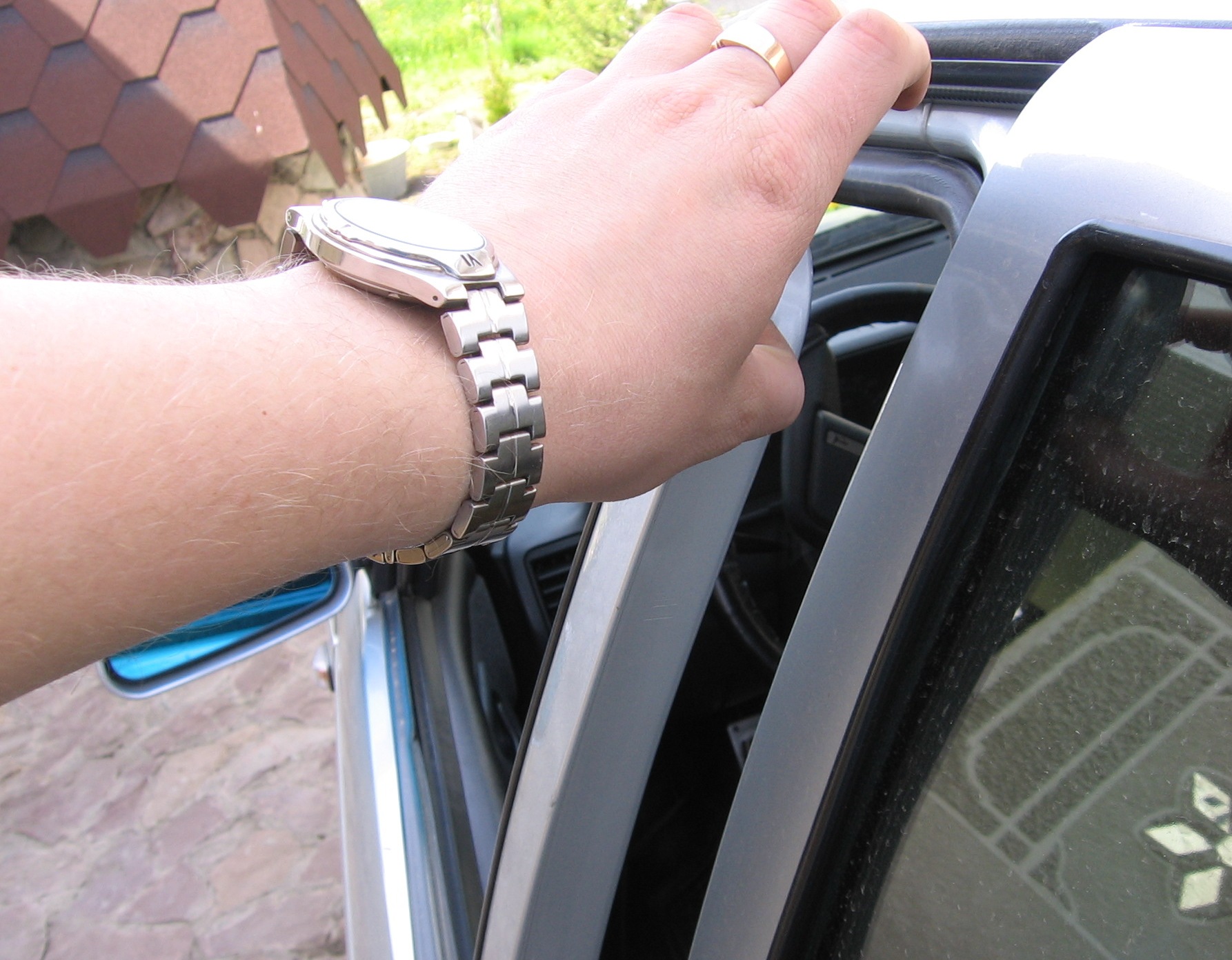

а на задних вот так

так и девчёнок растерять можно по дороге)
думал сделать это давно, но никак руки не доходили, решение простое, спиливать концевик до тех пор пока он не начнёт показывать правильно, только надо каждый по месту проверять, а то везде расстояние разное, на передних дверях у меня надо было больше половины спиливать, а вот на задних намного меньше.
работа не трудная, только надо каждый концевик по нескольку раз снимать проверять, кароче минут за 15 управился

Lada 2112 2006, 89 h. p. — other categories

Comments 18

А у мну, никак руки до этого не дойдут, а когда есть время забываю)))

Полезное дело сделал! Молодец 😉

дурная голова рукам покоя не дает)

Молодчина! Надо у себя отрегулировать. А то и ребенок ездит и семья!

дело нехитрое, только облом по несколько раз снимать концевики)

я у себя на передних дверях так сделал.

а на задних чё не делал? или у тебя там нормально?

да там подгонять нужно и т.д.
меня и так все устраивает.

а у меня как раз часто бывали случаи когда плохо закрывали заднюю дверь, особенно когда бабушек-дедушек возишь)

1. а бабушкам и дедушкам надо двери закрывать снаружи.
2. у нас на работе: сотрудник приехал с квадратными глазами … заикаясь рассказывает… еду по круговому … и у соседней машины задняя дверь открывается… он по тормозам … дык следом за дверью выпал ребёнок ( дело было зимой) ребёнка спасла при падении шуба и шапка, ну естественно и реакция нашего сотрудника. Как оказалось, на выходных олух-хозяин помыл машину на мойке… замок примёрз и не полностью закрыл дверь, ребенок без детского сиденья (тогда ещё было не обязательно) вот и выпал на ходу.

да уж, всякое бывает, за всеми не уследишь

с таким подходом … счастья не видать

да уж, всякое бывает, за всеми не уследишь

если из автобуса выпадывает пассажир — водиле ничего хорошего не светит

да я не то имел ввиду, конечно же водитель отвечает за своих пассажиров, и не только водитель автобуса, а и легковушки тоже. и если водитель садится пьяный за руль, так значит ему плевать на себя, своих пассажиров, и других участников дорожного движения. увы, таких много…
если бы у меня была такая возможность, я бы забирал права у пьяных водителей на всю жизнь, может так бы можно было научить не садится пьяным за руль, хотя в нашей и вашей стране… у кого есть деньги и связи, так можно сбивать людей, хоть кататся по них, и ничего тебе не будет…

Полезно =) надо бы и у себя поколдовать =) дело нехитрое…

ну должна же эта пипикалка хоть какую-то пользу приносить) просто не раз возил пассажиров, которые плохо закрывают дверь, а так сразу и не заметишь

перед тем как ехать, в боковые зеркала глянуть и всё 🙂 двери то видно

Источник

Освещение салона, неисправность концевиков дверей.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 12

1 Тема от parknebug 2014-12-26 12:01:30

•
• parknebug
• Новый участник
• Неактивен

• Регистрация: 2014-12-26
• Сообщений: 6Спасибо: 0

Тема: Освещение салона, неисправность концевиков дверей.

Прошу совета у знающих людей.
Поочередно перестали работать концевики передних дверей.
Соответственно сигнализация не знает, что двери открыты и приходится хлопать задней дверью, чтобы окончательно снять с сигнализации. Ну и свет в салоне не срабатывает на открытие двери. Также открытые двери не отображаются на блоке индикации.
Видимо или сгнили провода, или обрыв, хотя механических повреждений в салоне не было.
Я так понимаю, что если бы был коротыш на массу, то у меня бы постоянно горел бы свет в салоне.
Сами концевики рабочие, вынимал, чистил, приходящий провод целый.
Собственно пропало напряжение на концевиках.

Вопрос такого плана — как и куда идет провод от концевика двери?
Есть подозрение на излом проводов в жгуте в гофре двери.
Или все таки поднимать шумку и отслеживать провод до монтажного блока?
Задние двери работаю нормально.

2 Ответ от Admin 2014-12-26 12:29:24

•
• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257Спасибо: 624

Re: Освещение салона, неисправность концевиков дверей.

3 Ответ от parknebug 2014-12-26 12:46:10

•
• parknebug
• Новый участник
• Неактивен

• Регистрация: 2014-12-26
• Сообщений: 6Спасибо: 0

Re: Освещение салона, неисправность концевиков дверей.

Нет. Это замена глючных концевиков на пластиковые.
У меня проблема отсутсвия питания на концевиках.
Я нашел, что концевики идут на колодку 15-пин в монтажном блоке.
Посмотрю там провода по цвету и напряжение на них.
Возможно что-то в монтажном блоке.

4 Ответ от Admin 2014-12-26 13:04:23

•
• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257Спасибо: 624

Re: Освещение салона, неисправность концевиков дверей.

parknebug, к контакту «Ш4-14» подходит один бело-красный провод. По нему идет питание на штатный плафон освещения салона и на плафон индивидуального освещения (штурманский глазок).
вот схема

5 Ответ от parknebug 2014-12-26 13:23:09 (2014-12-26 13:54:36 отредактировано parknebug)

•
• parknebug
• Новый участник
• Неактивен

• Регистрация: 2014-12-26
• Сообщений: 6Спасибо: 0

Re: Освещение салона, неисправность концевиков дверей.

Да, это этот участок.
Но мне нужно проверять напряжение на коричневом (пер.пасс.дверь) и синий(водит дверь)
Питание на плафон и на освещение водителя есть и оно работает нормально.
В том числе плафон загорается при открытии задних дверей.
Меня интересовало куда идут провода с концевиков.
Выяснил, что на 15-пин колодку в БСК. Буду вечером проверять есть ли там напряжение.
Если на колдке есть, остается проверять целостность проводов идущих к концевикам.
если я правильно нашел.

6 Ответ от parknebug 2014-12-26 14:08:35 (2014-12-26 15:33:58 отредактировано parknebug)

•
• parknebug
• Новый участник
• Неактивен

• Регистрация: 2014-12-26
• Сообщений: 6Спасибо: 0

Re: Освещение салона, неисправность концевиков дверей.

Прозвонка полодки БСК показала, что питание на концевики подается вовсе не из БСК как я предполагал ранее, а где-то еще раньше. Если кто-то знает откуда — подскажите.
То есть при отключенном БСК на соответствующих дверям проводах (и на клемме БСК) уже висит +12, а БСК только отображает соответсвующими диодами(лампочками) факт открытия двери.
Следовательно обрыв на дверях был где-то в самих проводах.
Так и оказалось.
Провод концевика водительской двери у меня выходит из под шумки и уходит в раму двери, где через клемму соединяется с концевиком.
В моем случае провод терся изнутри салона об кромку отверстия, поскольку там нет никаких пластиковых или резиновых прокладок или защиты.
Изоляция была повреждена на участке около 1 см и медный провод окислился в зеленый порошок.
После окончательной потери проводимости окислившегося участка на морозе концевик перестал реагировать на замыкание. Отсюда вывод — снижение яркости плафона освещения при открытии разных дверей говорит о таком же дефекте проводки как и у меня.
Зачистил, соединил, загнал в толстый кембрик в месте трения об кромку отверстия — все заработало.
Передняя пассажирская дверь такому же простому ремонту не поддалась — ибо визуально провод на доступном к исследованию участке целый. Нужно снимать шумку у пассажира и проверять дальше.
Есть соблазн не париться, а прокинуть новый провод от колодки БСК за бардачком к двери.
Останавливает только непонятная схема запитки дверей.
То есть салонный плафон питает через 4 диода все 4 концевика. И вывод на клемму БСК это просто ближайшее место для диагностики этой схемы.
Странная схема, честно говоря.
Я изначально думал, что плафоном, индикацией дверей и питанием концевиков занимается БСК.
И обнаружить на голой колодке +12 на все 4 двери для меня было неожиданностью..

Источник

Где штатное место концевика капота ваз 2110

Функция концевиков

Действие этой кнопки заключается в том, что при открытых дверях на панели горит специальный символ. В том случае, если при постановке на сигнализацию дверь не закрыта либо закрыта не полностью, то есть кнопка-концевик разомкнута, то «сигналка» обязательно известит вас об этом.

В некоторых моделях автомашин в случае нахождения в замке зажигания ключей при открытой водительской двери невозможно опустить на ней собачку блокировки дверей, а автоматика сразу же поднимет все блокираторы. Это поможет избежать такой распространённой ситуации, как случайное захлопывание ключей в замке. Концевые выключатели работают как на размыкание, так и на смыкание.

Если отключить концевики, то перестанет работать индикация открытой двери. Тогда могут возникнуть проблемы с сигнализацией. Кроме того, бывают ситуации, когда необходим свет в багажнике или салоне.

Почему не работает концевик капота?

Угон машины – это одно из самых страшных и неприятных происшествий, которые могут произойти с владельцем автомобиля. В базовую комплектацию автомобиля практически всегда входит сигнализация, однако она все равно не может обеспечить полную защиту автомобиля от угона. Одной из важных и эффективных составляющих противоугонной системы является блокиратор или, как его еще называют, концевик капота. В случае угона машины это устройство играет важную роль в обеспечении недосягаемости двигательного отсека.

Какую роль играет концевик капота в автомобиле?

Сегодня существует множество устройств, целью которых является защита автомобиля от угонщиков: это системы блокировки коробки передач, педалей, рулевого вала и т.д. Обратите внимание на то, что управлять ими можно только из салона машины, хотя располагаются они под капотом. Находятся там и устройства звуковой сигнализации.

Следовательно, чтобы отключить защитные механизмы, нужно открыть капот. Штатный замок капота открыть еще проще, чем дверные замки. Помимо этого, злоумышленники, открыв капот, получают доступ к двигательному отсеку, и если у них имеются нужные инструменты, то смогут запустить мотор, не касаясь системы зажигания.

Кроме того, в целях у них может быть не только угон машины – некоторые охотятся за дорогостоящими запчастями, находящимися под капотом, которые без особого труда можно снять. Дабы предотвратить такие неприятности, и нужен концевик капота.

Классификация защитных устройств и принцип их работы

Блокираторы замка капота, которые защищают двигательный отсек от злоумышленников, были придуманы давно, и на сегодняшний день существует достаточно много их разновидностей. По принципу работы все механизмы подразделяют на:

• Механические блокираторы

Механическим блокиратором называют устройство, которое не использует систему электропривода для запирания и отпирания капота.

Принцип работы таких устройств весьма прост. По особой траектории в двигательном отсеке нужно закрепить металлорукав, одна сторона которого будет располагаться в салоне машины, а вторая под капотом. Через этот металлорукав проходит трос, с помощью которого происходит воздействие на систему.

Чтобы заблокировать двигательный отсек, хватит лишь одного нажатия на цилиндр личинки замка, который располагается в известном только владельцу автомобиля месте. Во время нажатия трос смещается и блокирует капот.

Разблокировать капот можно следующим образом: при помощи ключа поворачиваем замочную скважину цилиндра замка, расположенного в салоне машины.

Тогда произойдет смещение троса, и капот разблокируется.

Управление системой блокирования капота электромеханическими блокираторами происходит при помощи электропривода. Такие устройства приводятся в действие нажатием кнопки, расположенной в салоне машины. Еще одним способом управления электромеханическим блокиратором выступает дистанционное управление.

Конечно, существуют отличия в технических характеристиках блокираторов разных производителей, однако принцип действия у них аналогичный.

Плюсы и минусы блокираторов

В чем состоят преимущества механического блокиратора капота:

1. Залогом надежности блокиратора является простота конструкции;

2. Хорошим качеством механического концевика капота является его энергетическая независимость, так как работа аккумулятора и состояние проводки не оказывает влияния на защитные способности системы блокирования капота.

3. Уникальная система, собранная на основе механических блокираторов капота вместе с системой блокировки запуска мотора, является практически самой надежной из всех существующих защит от угона.

Недостатки механических блокираторов:

1. Этой системой неудобно пользоваться. При каждой новой поездке водителю нужно снимать блокировку капота. Делать это необходимо для соблюдения техники безопасности, потому что в случае возгорания нужно, чтобы капот не был заблокирован.

2. Минусом данной системы является необходимость крепления цилиндра блокиратора. С одной стороны, замок необходимо хорошо спрятать, а с другой, водителю хочется иметь к нему быстрый доступ. Помимо этого, как только злоумышленник заметит замок, он сразу же определит тип блокировки капота на машине. И в этом случае, при наличии необходимых инструментов, снять блокировку будет несложно.

3. Вызывает трудности при установке. При установке блокиратора необходимо иметь в виду, что под капотом имеются движущиеся объекты, задев которые, можно их повредить, поэтому установка блокиратора является весьма хлопотным делом, из-за этого очень важно его правильно и безопасно установить.
Некоторые детали нагреваются, что может пагубно сказаться на тросе, за определенное время эксплуатации трос может немного удлиниться либо деформироваться. Учитывая все вышеперечисленное, установку блокиратора стоит доверить специалистам.
Преимущества электромеханического блокиратора капота:

1. Таким блокиратором удобно пользоваться. Для того чтобы включить и отключить блокиратор, достаточно будет нажать на кнопку.

2. Сохранение секретности. Расположение управляющей кнопки может быть разное, она может находиться как в кармане автовладельца, так и в салоне машины, спрятать ее намного проще. И поэтому определить систему блокирования капота весьма сложно.

3. Простая установка электромеханического блокиратора. Установить электропривод и подключить к нему провода питания и, если нужно, контакты срабатывания кнопки, намного проще, чем установить механический блокиратор.
У электромеханического блокиратора тоже имеется недостаток и он весьма весомый – это его энергозависимость.
Если произойдет разрядка аккумулятора либо будут какие-либо неисправности с электропроводкой машины, блокиратор теряет свою работоспособность.

Что именно происходит с механизмом, неизвестно, все зависит от модели установленного блокиратора. Некоторые из них отключают блокировку капота, а некоторые остаются в рабочем положении. Есть несколько вариантов решения проблемы, к примеру, еще один страховочный трос, протянутый в салон, либо наличие другого источника питания. Но все это усложняет конструкцию блокиратора.

Если вы желаете хорошо защитить свою машину от злоумышленников, то установка запирающего устройства является неотъемлемым мероприятием. Но перед установкой стоит изучить виды устройств, их достоинства и недостатки, а также особенности эксплуатации, и только после этого останавливаться на определенной модели.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна? Да Нет

Как найти концевики дверей?

Если вы не знаете, где находится концевик двери, то начинать их поиск следует изготовленной контролькой либо «цешкой». С концевиков дверей снимают сигналы – принцип кнопки. Делается это в целях защиты автосигнализации по периметру автомобиля. При открытой двери концевик не зажат, свободен, а на его проводе висит плюс или минус. Но бывает это крайне редко.

Прежде всего, необходимо найти провод, полярность которого меняется и появляется либо плюс, либо минус при закрытии или открытии двери.

Как только лампа контрольки загорится зелёным, нужно нажать на концевик незакрытой двери или вовсе закрыть её. Если лампа погасла либо зажглась красным, то мы нашли нужный провод.

Для того чтобы убедиться в том, что все двери связаны в один провод, необходимо, оставив контрольку на этом проводе, поочерёдно открыть все двери. Если лампа контрольки не реагирует на прозвонку остальных дверей, то это свидетельствует о том, что в данном автомобиле все концевики дверей не связаны, и необходимо таким же методом найти оставшиеся от каждой двери отдельные провода. Как правило, несвязанными между собой являются концевик водительской двери и пассажирской.

Охранная сигнализация — установка

На автомобилях семейства ВАЗ-2110 c впрысковыми двигателями в заводских условиях устанавливается электронная противоугонная система АПС-4. Она исключает пуск двигателя без предварительного считывания кода с рабочего кодового ключа и, таким образом, обеспечивает дополнительную защиту автомобиля от несанкционированного использования. Основным элементом системы является электронный блок — иммобилайзер. После считывания кода с ключа он проверяет правильность кода и подает контроллеру системы управления двигателем сигнал о разрешении пуска двигателя.
Охранная сигнализация — это, прежде всего, система, сигнализирующая о попытке проникновения в автомобиль. Современные сигнализации блокируют отдельные системы автомобиля (сигнализации выполняют и противоугонные функции), а кроме этого, предоставляют владельцу автомобиля ряд сервисных функций: от управления центральным замком с помощью радиобрелка до включения габаритных фонарей или ближнего света для поиска машины на стоянке.

Для решения задачи предотвращения угона при минимальных затратах наиболее эффективны именно иммобилайзеры. Тем не менее, сигнализации заметно популярнее, так как именно эта группа систем предлагает владельцу наиболее широкий перечень удобств.

Функции, которые можно реализовать установкой системы сигнализации, можно разделить на служебные и сервисные. К служебным функциям относятся распознавание попыток проникновения в машину, противодействие угону и своевременное оповещение владельца. В зависимости от модели сигнализации число служебных функций может доходить до нескольких десятков. Сервисных функций в дорогих моделях сигнализаций может быть не меньше, чем служебных.

Центральный блок сигнализации с антенной

В простейшем варианте система содержит центральный блок (электронный блок управления), датчики открытия капота и крышки багажника (двери задка), сирену, светодиодный индикатор (светодиод), радиобрелок и датчик удара. В состав системы также могут входить электромагнитные реле, переключатель сервисного режима (Valet), датчики контроля внутреннего объема. Все названные составляющие могут выполняться в виде отдельных блоков и элементов или объединяться в единый блок. Моноблочный принцип исполнения сигнализации имеет как преимущества, так и недостатки. Безусловно, моноблочное исполнение упрощает монтаж, так как при таком варианте применяется значительно меньшее количество механических и электрических соединений. По этой же причине можно говорить и о большей надежности. Однако в этом случае определенные ограничения накладываются на выбор места расположения и крепления самого блока. При попытке расположить систему как можно недоступнее, как правило, жертвуют хорошей слышимостью сирены. Но главное, если угонщик доберется до моноблока, он получит доступ ко всем цепям системы. Особенно, если учесть, что большинство соединений в системах сигнализации выполняются разъемными.
Сирены сигнализаций подразделяются на автономные и неавтономные. Автономные сирены снабжены встроенным источником питания. При нарушении целостности проводов или расстыковке разъемов такие сирены автоматически включаются на полную мощность. В качестве автономного источника питания обычно используются аккумуляторы. Они подзаряжаются от бортовой сети автомобиля и обеспечивают автономную работу сирены в течение длительного времени. Чаще всего автономные сирены имеют специальный ключ для отключения при снятии или отключении бортового электропитания владельцем автомобиля.

Брелок и передатчик пейджера

Брелок пейджера имеет кнопки включения и выключения. Провод с прищепкой служит не только для того, чтобы удерживать брелок на связке ключей, но и является антенной

Мы приобрели немоноблочную сигнализацию среднего класса без сирены. Дополнительно были приобретены автономная сирена, микроволновый (радарный) датчик контроля внутреннего объема и пейджер.
Пейджер — устройство, передающее на брелок владельца информацию о состоянии охранной системы. Пейджер полезен в тех случаях, когда владелец находится на достаточно большом от автомобиля расстоянии и не может услышать сигнал включившейся сирены.

Место расположения антенны в автомобиле непосредственно влияет на дальность действия сигнала брелка (при условии, что элементы питания брелка не разряжены).

Переключатель сервисного режима (Valet) представляет собой выносную кнопку, которая служит для включения сервисного режима, иными словами, служебного отключения сигнализации, и входит в комплект практически любой системы. Этим переключателем пользуются при необходимости оставить машину на станции технического обслуживания или в случае выхода из строя или утери брелка. Так как переключателем может воспользоваться и угонщик, то устанавливать кнопку необходимо в закрытом месте, известном только водителю автомобиля.

Переключатель сервисного режима (Valet)

Жгуты проводов с четырехконтактными колодками для подключения двухуровневых ударного и микроволного датчиков

Жгуты проводов, по которым к центральному блоку подаются птиание (на фото в видно, что отдельные цепи защищены предохранителями), сигналы с датчиков открытия капота и крышки багажника (двери задка), а также выдаются импульсы управления на исполнительные устройства: сирену, габаритные огни и реле блокировки различных систем двигателя. На одном из жгутов проводов находится выносное реле блокировки стартера

Светодиод устанавливается в салоне автомобиля на видном месте и сигнализирует не только о том, включена или выключена система, но и о том, каким воздействиям подвергался автомобиль. Кроме того, светодиод необходим при программировании режимов работы системы.

Светодиодный индикатор — обязательный элемент сигнализации. Его назначение — информировать владельца о состоянии сигнализации и предупреждать о наличии в машине охранной системы

На корпусе датчика предусмотрены резьба, гайки и стопорная шайба для крепления датчика. Этими же гайками регулируется положение датчика для обеспечения четкости его срабатывания. При закрытых капоте или багажнике кнопка датчика утоплена, при их открывании кнопка под действием пружины занимает верхнее положение, при этом сигнальный провод, подключенный к датчику и соединенный с центральным блоком системы, замыкается «на массу». Таким образом в систему подается сигнал о том, что капот или багажник был открыт.
Электропитание подводится к системе по красному проводу с предохранителем, черный провод соединяется с «массой». Желтый провод подает к центральному блоку напряжение +12 В при включенном зажигании. По наличию на желтом проводе напряжения система определяет, находится ли водитель в автомобиле. Если напряжение есть, то машина не будет поставлена на охрану автоматически (одна из программируемых функций сигнализации), при этом невозможно также поставить машину на охрану с радиобрелка.

Датчик открытия капота или багажника (двери задка), представляющий собой кнопочный выключатель концевого типа

Считается, что установку электронных систем сигнализации лучше доверить специалистам. Практика показывает, что при наличии некоторых навыков сигнализацию вполне можно установить самостоятельно. Кроме того, если в пути автомобиль остановится из-за сбоев сигнализации, то любые проблемы с неисправностью системы вы также сможете решить самостоятельно.
Весь процесс установки можно условно разделить на два этапа: крепление элементов системы и электромонтаж. Наиболее трудоемкая работа первого этапа — установка электроприводов замков дверей и багажника (смотрите Электроприводы замков дверей и Электроприводы отпирания замка крышки багажника (двери задка)).

Подключение жгута проводов питания и блокировки стартера к центральному блоку

Подключение выносного датчика удара (шок — сенсора) к центральному блоку сигнализации

Подключение к центральному блоку жгута проводов датчиков открытия капота/крышки багажника (двери задка), дверей, а также сирены и габаритных огней

Если на центральном блоке имеется только одна колодка, а подключить нужно два датчика, их подключают параллельно

Светодиодный индикатор и переключатель сервисного режима подключаются к к центральному блоку через отдельные колодки

Устранение неполадок, которые возникают с дверными концевиками

Вина в этом случае лежит только на владельце автомобиля, который из-за невнимательности вовремя не смог заметить нерабочие концевики дверей. Ведь контроль за их работой в каждой машине весьма нагляден и не заметить нерабочее состояние трудно.

Но решение этой проблемы сегодня довольно простое – герметичный пыльник, который полностью закрывает кнопку и не допускает в этот механизм пыль, грязь и влагу.

Перед тем как начать устанавливать пыльник, нужно на его изнанке проколоть крестообразную насечку в месте крепления концевика. После этого нужно установить саморез в отверстие кнопки, затем надеть пыльник и ввести отвёртку через прокол, на кузове закрепить. Этот способ удивляет своей надёжностью, простотой и доступностью.

Концевик капота, как защитное устройство от угона автомобиля

Заголовок
Самое страшное происшествие, которое может приключиться с каждым автолюбителем – это угон автомобиля. Базовая комплектация авто, даже с установленной сигнализацией, не имеет действительно эффективных противоугонных мер. В такой ситуации на первое место при защите автомобиля выходит блокиратор капота, или, как его еще называют, концевик капота. Именно он способен обеспечить безопасность моторного отсека, который имеет стратегическую важность при угоне автомобиля.

Концевик капота установка

Важность установки блокиратора

Существует множество устройств, которые предназначены для защиты транспортного средства от угонщиков, например, различные системы блокировок коробки переключения передач, педалей или рулевого вала. Обратите внимание, что управление этими противоугонными системами происходит непосредственно из салона авто, однако установлены они под капотом, где и выполняют свои основные функции. Да и звуковые устройства сигнализации расположены там же.

Таким образом, для того чтобы отключить все эти защитные устройства необходимо открыть капот. Если на авто установлена стандартная система запирания капота, то открыть её значительно проще, нежели замки в дверях.

Кроме этого, получив доступ к моторному отсеку, имея специальное оборудование можно запустить двигатель в обход системы зажигания.

Помимо этого, угон вашей машины может и не являться целью злоумышленника. Под капотом находятся дорогостоящие запчасти, которые можно снять за короткий промежуток времени.

Исходя их этого, следуют простой вывод, что концевик капота – это крайне необходимое устройство, от надежности которого зависит безопасность вашего имущества.

Классификация устройств и принцип их работы

Приспособления, которые позволяют надежно запереть моторный отсек появились давно, и к сегодняшнему дню существует множество их модификаций. Все устройства, по принципу работы, можно разделить на две группы:

• механические блокираторы;
• электромеханические блокираторы.

Независимо от принципа действия, концевик капота может использовать, для блокировки моторного отсека, установленный заводом изготовителем замок, или же комплектоваться дополнительной системой запирания.

Механические устройства

Механические блокираторы – это приспособления, не использующие систем электроприводов для запирания и отпирания капота, то есть всё происходит с помощью механических элементов.

Принцип действия подобных устройств достаточно прост. В моторном отсеке необходимо по определенной траектории закрепить металлорукав, один конец которого будет находиться в салоне автомобиля, а второй – под капотом. Через металлорукав будет продет трос управления, который и воздействует на систему запирания капота.

Таким образом, для того чтобы заблокировать моторный отсек, достаточно нажать на цилиндр личинки замка, который устанавливается в известном лишь владельцу авто месте. При этом нажатии трос, смещаясь, блокирует капот.

Концевик капота автомобиля

Для того чтобы разблокировать капот, необходимо с помощью ключа повернуть замочную скважину цилиндра замка, который установлен в салоне. При этом произойдет смещение троса, и капот будет разблокирован.

Электромеханические устройства

В электромеханических устройствах система блокирования капота управляется с помощью электропривода. Электромеханический блокиратор капота может управляться с помощью кнопки, которая установлена в салоне автомобиля. Альтернативным вариантом является управляющий сигнал, поступающий дистанционно (совместно с сигналом брелока сигнализации или с отдельного брелока управления при установке специального реле дистанционного действия).

Естественно, технические отличия в запирающих устройствах различных производителей присутствуют, но их действие основано на этих принципах.

Достоинства и недостатки различных блокираторов

Механический концевик капота, достоинства:

1. Простая конструкция является залогом надежности.
2. Энергонезависимость, то есть работоспособность вашего аккумулятора и состояние проводки авто никак не повлияет на защитные возможности системы блокировки капота.
3. Гибридная система, собранная на основе механического блокиратора капота совместно с системой блокировки запуска двигателя, считается одной из наиболее надежных защит от угона.

Механический концевик капота, недостатки:

1. Низкая практичность, а проще говоря, механической системой неудобно пользоваться. Водитель должен каждый раз, в начале поездки, снимать блокировку капота. Это объясняется правилами безопасности, так как в случае возгорания или других аварийных ситуаций, моторный отсек не должен быть заблокирован.
2. Необходимость крепления цилиндра замка механического блокиратора. С одной стороны замок должен быть надежно спрятан, но, с другой стороны, каждый водитель желает иметь к нему удобный доступ. Кроме того, увидев замок, злоумышленник сразу поймет, какая блокировка капота установлена на автомобиле. В таком случае, при наличии специальных инструментов, снятие блокировки не составит труда.
3. Сложная установка. Правильно и безопасно установить блокиратор капота довольно хлопотное дело, так как следует учесть фактор движущихся объектов, заклинив которые можно создать аварийную ситуацию. Следует учесть и сильный нагрев некоторых элементов автомобиля, и то, что в течение года после установки трос будет подвержен деформации, и может удлиниться на пару миллиметров. Учитывая эти факторы, монтаж механической системы блокировки следует доверять лишь профессионалам, а стоимость работ может превышать стоимость самой системы.

Элекромеханический блокиратор капота, достоинства:

1. Удобство пользования. Для включения и отключения блокировки необходимо лишь нажать на кнопку.
2. Сохранение секретности. Кнопка управления может быть и вовсе у водителя в кармане, но и при условии её монтажа в салоне автомобиля, спрятать кнопу гораздо проще. Таким образом, понять какая установлена система блокировки довольно сложно.
3. Простой монтаж. Установка электроприводов не вызывает затруднений, а подключение к ним проводов питания и, если необходимо, контакта срабатывания кнопки, гораздо проще осуществить, чем установку металлорукава для троса управления.

Элекромеханический блокиратор капота имеет всего лишь один, но весьма существенный, недостаток – это его энергозависимость. То есть, в случае разрядки аккумулятора или выхода из строя электропроводки авто, концевик капота теряет свою работоспособность.

Что конкретно происходит с запирающим устройством, зависит от конкретной модели. Одни приспособления отключают блокировку, другие же, наоборот, остаются в заблокированном положении.

Существуют способы решения этой проблемы, например, дополнительный страховочный трос, протянутый в салон, или установка дополнительного независимого источника питания. Однако это существенно осложняет конструктивные особенности устройства.

Если вы хотите надежно защитить своё транспортное средство, обязательно установите запирающее капот устройство. Но для этого следует тщательно изучить принципы работы всех устройств, их преимущества и лишь после этого делать выбор.

Вам понравилась статья? Она была полезной?

Концевики дверей ВАЗ 2110

Первым признаком неработающих концевиков двери является тот факт, что свет не загорается при открытии двери, а также не становится на охрану сигнализация. Эта проблема наиболее типична для ВАЗа десятого поколения.

Концевики дверей ВАЗ 2110 выходят из строя практически каждые три года. Во избежание таких проблем необходимо ежегодно зачищать данные детали наждачной бумагой. Кроме того, для долговечности (против окисления) можно обработать их ВД-40, а также установить пыльники.

Проблемы с концевиками

Ещё одной проблемой может стать неверно выбранное место для установки этих деталей.

Также концевики дверей могут быстро покрываться коррозией и окисляться. Через нить лампочки салона на контакт концевика подаётся плюс либо сигнализация во избежание ложных срабатываний подтягивает вход к плюсовому потенциалу. В таком случае при попадании конденсата на контакты возникает утечка электрического тока слабой степени, которой не будет достаточно для срабатывания сигнализации или зажигания лампы салона. А вот для такой электрохимической реакции, как окисление-разложение, металла хватит. Некоторое время спустя такой концевик не будет срабатывать.

BOGDAN-2111 установка сигнализации — 16 Августа 2011

Bogdan 2111 / Богдан 2111.
C 2009 года «АвтоВАЗ» прекратил выпуск автомобиля ВАЗ 2111 и продал лицензию на его производство украинскому авто. С декабря 2009-го года на российском рынке появилась «новая» модель Bogdan 2111 (Богдан 2111). Автомобиль производится на заводе в украинском городе Черкассы из комплектующих, которые поставляются из Тольятти.

Универсал Bogdan 2111, как и седан Bogdan 2110, оснащается 8-ми и 16-клапанными 1,6-литровыми двигателями мощностью 80 л.с. и 89 л.с. соответственно и 5-ступенчатой «механикой». Внешний вид Богдан 2111 такой же, как и у ВАЗ 2111, объем багажника – 450 л. с возможностью его увеличения до 1420 литров за счет сложенных задних сидений. Bogdan 2111 разгоняется до 100 км/час за 14 секунд, а максимальная скорость автомобиля в зависимости от двигателя составляет 165-175 км/час.

В этой статье будут указаны точки подключения автомобильной сигнализации к данному автомобилю так как подключил ее я. Отвинтил два шурупа и снял левую накладку «бороды». Над контроллером стоит блок имобилайзера а над ним модуль центрального замка. Отсоединил от него 8-ми контактную фишку.

Решил не использовать штатный модуль электрозамков, так как в будущем возникают проблемы. Черный провод минус, розовый плюс, красный и желтый это наши электрозамки во всех дверях. Подключаем их к нашей сигнализации. Коричневый и белый нам уже не нужны (изолируем). Снимаем обивку водительской двери и устанавливаем электропривод двух проводный и подключаем к фишке к красному и желтому проводу (она есть в двери и не задействована). Собираем все обратно.

Вынимаем кнопку открытия багажника и подключаем к ней реле включения для открытия крышки багажника от сигнализации:

Закрепил релюшку радом:

Крепим антенну на лобовом стекле:

Под накладкой левой стойки находим белый с черной полосой провод и подключаем его к сигналке (выход концевиков дверей минус), не забываем затем запрограммировать задержку в сигнализации при постановке на охрану.

Концевик капота и багажника закрепил вот в этих местах:

Сирену закрепил под аккумулятором на брызговыке:

Откидываем предохранители и находим такую фишку:

Стрелками указаны провода левого и правого поворотов.

Зажигание можно взять от релюхи стеклоподъемников, находится за блоком предохранителей, крайняя справа. Кстати, замкнув это реле можно добиться работы стеклоподъемников без зажигания:

Провода в моторный отсек протянул вот здесь, прорезав небольшое отверстие:

Подключаем блок сигнализации, крепим рядом датчик удара.

Проверяем и собираем все панели.

предыдущая главная следующая

Дверные концевики: где находятся, подключение, проверка

Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.

В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.

Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.

Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.

Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.

Сигнализация ваз 2112

Чтобы обнаружить автомобиль там, где вы его оставили, вам помогут охранные сигнализации.

Охранные средства можно квалифицировать следу­ющим образом:

— замки, блокирующие органы управления и откры­тие капота двигателя,

— устройства, исключающие пуск двигателя,

— электронные устройства, включающие звуковую сигнализацию,

— устройства, затрудняющие съем с автомобиля от­дельных ее агрегатов.

Установка

Датчики открытия капота и багажника устанавливаем так, чтобы они замыкались (на «массу») при открытии. Для этого потребуется кронштейны. Как правило, в моторном отсеке концевик размещают на моторном щите (на болт крепления шумоизоляции щитка передка). В багажнике сбоку на болт обивки возле боковой полки:

Сирена крепиться в подкапотном пространстве на любой свободный болт, в данном случае вместо адсорбера. При необходимости для лучшего крепления кронштейна просверливается дополнительное отверстие. Рупор сирены должен быть направлен вниз, чтобы исключить попадания влаги.

Крепить датчик удара к кузову следует жестко, чтобы он смог воспринимать вибрации по всему периметру автомобиля. Не следует располагать датчик вблизи воздуховодов или на открытом солнце. Чаще всего датчик удара крепят саморезами к щитку передка под панелью приборов.

Сам блок сигнализации размещают в любом удобном месте, например, за ЭБУ под торпедо. Антенну крепим на лобовом стекле.

Как отключить

Перевод автосигнализации в режим valet (сервисный режим).

Для этого нам необходимо найти секретную кнопку сигнализации. Как правило, её размещают в районе предохранительного блока в салоне или под торпедо. Если у вас она установлена в другом месте , то вы знаете где её найти.

Как отключить сигнализацию автомобиля при помощи секретной кнопки должно быть подробно описано в Инструкции по эксплуатации сигнализации в разделе «Снятие с охраны с помощью секретной кнопки». Если такового нет, то нужно звонить в сервисный центр, в котором вам производили установку сигнализации.

Найдя секретную кнопку вводим секретный код. Традиционно он вводится посредством таких вариантов:

Включить зажигание, кратковременно нажимаем на секретную кнопку один раз, выключаем зажигание.

Включить зажигание, кратковременно нажать на секретную кнопку четыре раза, выключаем зажигание.

Все же, следует более подробно изучить инструкцию по вводу пин-кода. Особенно если у вас сложная GSM сигнализация. Потом, пробуем завести автомобиль и подключить спикер.

Еще один простой вариант отключения сигнализации автомобиля и проверки ее работоспособности – проверка предохранителя. Он находится либо под капотом, недалеко от центрального блока, либо на жгуте проводов под приборной панелью.

Если все эти варианты отключения и попыток исправить сигнализацию не привели к желаемому результату – надо звонить своему механику. Значит проблема глубже. И именно этого мы вам и не желаем.

Концевик багажника

Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.

Замок капота Ваз 2110 Лада

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
3. Замок капота

8.7.3. Замок капота

8.7.3.1. Замена замка

Замок капота неразборной конструкции. В нем можно заменить только две возвратные пружины. Пружины замка одинаковые.
