Msi gtx 750ti ремонт



Очень простой ремонт видеокарты GTX 750TI

Привет, Дзен! Небольшая история о простом ремонте видеокарты.

Один очень хороший человек, попросил меня помочь. Его видеокарта GTX 750ti перестала работать. Симптомы – не включается.

Ремонт любой электронной техники начинается с аккуратной разборки. Причем, если Вы разбираете БУ видеокарту, то будьте предельно аккуратны при съеме радиатора охлаждения. Это связано с тем, что в процессе эксплуатации термопаста имеет свойство высыхать и, по сути, является клеевым составом (если можно так выразиться). Поэтому, приложив большое усилие можно очень легко повредить видеочип, точнее кристалл видеочипа. В этом случае, ремонт вообще может быть нерентабельным.

Выкручиваем болты, притягивающие радиатор.

Ну вот, мы добрались до платы.

Следующий шаг это внешний осмотр компонентов на плате видеокарты на предмет сколов, прогаров, отрыва или даже следов жидкости. Особенное, пристальное внимание уделяем на:

— smd конденсаторы, стоящие в линиях данных по шине PCI (стоят вдоль разъема PCI) Эти элементы чаще всего бывают сбитыми по неаккуратности.

— Шим контроллеры или драйверы фаз питания.

— Силовые транзисторы фаз питания.

На нашей плате ничего подозрительного при внешнем осмотре не обнаружено. Только один транзистор фазы питания имеет отличающийся оттенок, поэтому позже его заменим.

Естественно, внешний осмотр вовсе не гарантирует исправность компонентов, а всего лишь помогает локализовать проблему, в некоторых случаях.

Следующий шаг, это проверка всех предохранителей и нулевых резисторов (если они есть) на плате. Делаем это при помощи обычного мультиметра в режиме прозвонки.

В моем случае, один из предохранителей оказался в обрыве.

Для того, чтобы понять в какой цепи стоит данный предохранитель, обратимся к распиновке разъема PCI-e.

Как видим, нерабочий компонент находится в цепи питания 12 вольт.

Для дальнейшей диагностики требуется его выпаять и проверить мультиметром (в режиме прозвонки) наличие низкого сопротивления или короткого замыкания на площадках выпаянного предохранителя.

В нашем случае все хорошо, поэтому переходим к запайке исправного предохранителя и замене подозрительного транзистора.

Источник

Прогрев ей не нужен! Ремонт видеокарты GTX 750Ti

В ремонте оказалась видеокарта Gigabyte GTX 750Ti с жалобой что не определяется компьютером и не выводит изображение.

Владелец попросил прогреть видеочип

В интернете пишут что на данных моделях очень часто происходит «отвал»

Да, это одна из ТЕХ моделей. Но никогда не стоит спешить с диагнозами и прогревать даже то, что обычно «отваливается».

Проблема обнаружилась сразу же при визуальном осмотре видеокарты — сбит smd конденсатор возле разъёма PCI-e. Устанавливаю его на место и заливаю лаком место повреждения.

Но это не помогло. Видеокарта по-прежнему не хотела никак определяться системой.
Теперь придётся разбирать и делать замеры.

По сопротивлениям основных линий всё вполне нормально. А вот с напряжениями не всё так хорошо — нет основного питания 5В.

Более того, оказалось что на 5В стабилизатор не приходит 12В

Сам стабилизатор неисправен — пробит. Плюс сгорел нулевой резистор по 12В, который видимо выступил в роли предохранителя и спас кучу компонентов от попадания на них 12В питания вместо 5В.

После замены стабилизатора и установки резистора 5В появились.

А видеокарта наконец-то успешно определилась в тестовом стенде

Под нагрузкой тоже всё хорошо. Прогревать видеочип не требуется, тем более это никак не помогло бы в данном случае.

Откуда вообще берётся эта идея бездумно греть всё подряд? Во многом благодаря » гайдам » в интернете. Например таким как этот .

Читайте также:  Ремонт контакторов дипломная работа

Единственным способом ремонта авторы тут называют прогрев/прожарку видеочипа в нескольких вариациях и подробно расписывают КАК ПРАВИЛЬНО это делать.
Если видеокарта как будто «работает», но ничего не показывает — это не значит что там произошел отвал и её нужно греть.

Даже к простому прогреву должны быть показания — это как минимум наличие всех основных напряжений и нормальные сопротивления по линиям питания.

Для желающих со мной пообщаться и задать вопрос по ремонту:

Источник

Ремонт видеокарты Gtx 750ti, нужна помощь.

Здравствуйте, попала в руки моя старая видюшка, 750ti, проблема в том, что она работает, артефактов нету, картинка есть, все вроде кажется хорошо, но нет, она не работает!

При установке драйверов Nvidia компьютер определяет видеокарту, но отключает её с ошибкой 43, все способы с интернета перепробовал, ничего не помогает в решении проблемы, не установка старых драйверов, не новых, даже чип прогревал! Картинка есть, можно в ютубчике полазить, но картинка не плавная. Я даже не знаю в чем может быть проблема, надеюсь кто нибудь сможет подсказать:)

Найдены дубликаты

Сообщество Ремонтёров — Помощь

5.8K постов 9.7K подписчик

Правила сообщества

Посты с процессом ремонта создаются в родительском сообществе: pikabu.ru/community/remont

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют основные базовые Пикабу.

Я не спец в ремонте

Да блин, пытался феном прогреть, не помогло)))

тепловой отвал видеочипа. гугли.

скорее память троит.

Я не спец в ремонте видеокарт, что за дэйл?)

Тебе сколько годов?

из мультика «чип и дэйл» )

Память / чип, классика. Срок у карты пришёл, не живут эти печки столько (уже 8ой год пошёл?)

Радиатор снимал, крышки распределиной тепла нету, термопасту менял, феном чип прогревал 20 минут

Я на gtx760 RDR2 играл, комфортно для себя.

Да хотелось бы восстановить)

Подборка интересных видеокарт ремонтов для подписчиков (GTX1080ti и RTX2080ti)

Доброго времени суток! Продолжаю разгребать посылки и решил выложить парочку интересных ремонтов, надеюсь будет интересно и познавательно.

Итак, начнем с GTX1080ti от Gigabyte

Две одинаковые карты с первого взгляда с одинаковыми симптомами, но совершенно разными неисправностями. В обоих случаях под нагрузкой пропадает питание VRM и соответственно вентиляторы системы охлаждения раскручиваются на максимум.

А теперь немного детективной истории)) разбираю первую видеокарту, осуществляю замеры сопротивлений/напряжений/функционирования всех фаз питания и. все отлично. Для того, что бы проверить имеются ли какие-либо изменения в поведения систем питания под нагрузкой — кидаю радиатор на ГПУ, включаю принудительную вентиляцию и на пару секунд включаю Фурмарк. И опять все четко, карта не отключается, напряжения стабильны и динамичны. Ну бывает)) собираю карту, устанавливаю в стенд и. вылет через мгновение после запуска волосатого бублика)) разбираю снова, провожу измерения, запускаю тест и без родного охлаждения все отлично.

Обратил внимание на небольшую деформацию платы в районе VRM, и для полноты картины в разобранном виде постарался повторить деформацию, которой она подвергается при установке родной СО. И бинго))

Читайте также:  Работы по ремонту автомобиля перечень

По факту функционирует только одна фаза, которой явно не достаточно для полноценной работы карты (центральная светлая точка на снимке тепловизора и есть работающая фаза). Теперь нужно выяснить причину такого поведения. Большинство могут сейчас сказать, плата кривая, межслойный обрыв и тп., но надо проверить все до конца. И начать я предлагаю с пинаута шим-котроллера (всеми горячо любимый up9511)

Позваниваю все линии PWM и обрывов нет. А функционирует только именно первая фаза, значит что-то влияет на работу самого шим-контроллера. Дам сразу подсказку, ели внимательно изучить даташит, то можно увидеть, что данный шим-контроллер способен работать в режиме 1/2/4/6/8 фаз и определяется это следующим алгоритмом

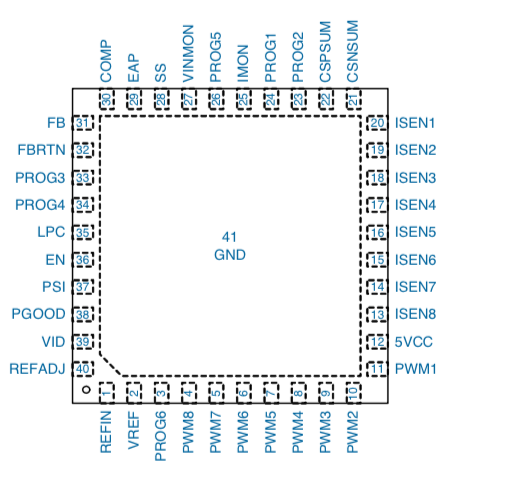

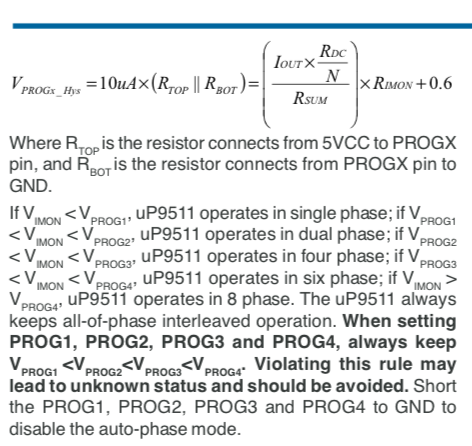

Иными словами, что бы запустить все 8 фаз, необходимо, что бы напряжение на выводе Vimon было больше напряжения на выводе Vprog4 (а там и так 0). Измеряю напряжение на выводе Vimon и тоже получаю 0.

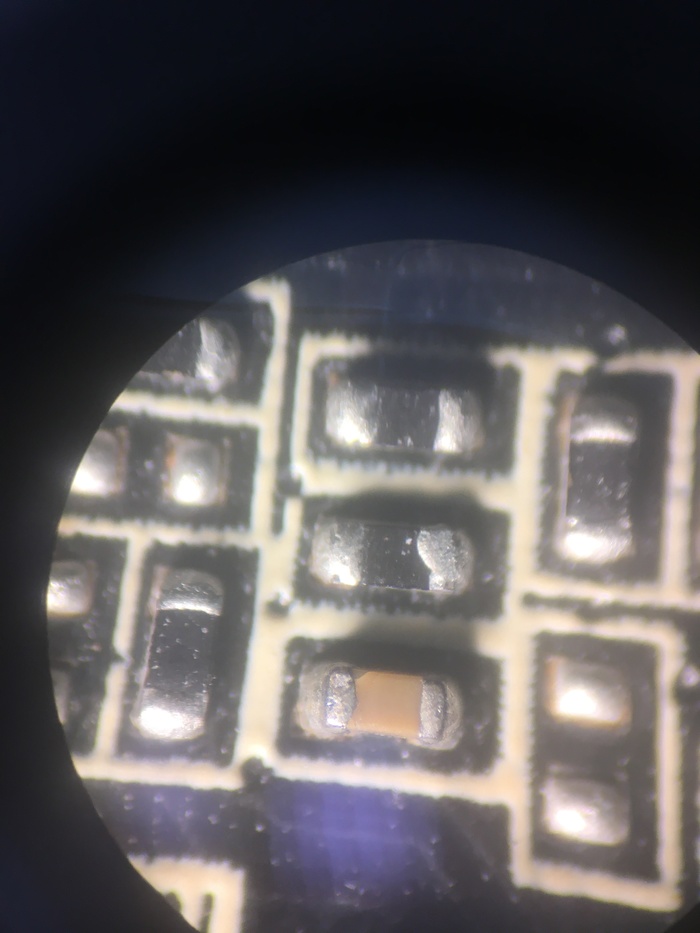

Смотрим куда уходит проводник и первым на его пути установлен керамический конденсатор, который прозванивается в кз. И только под максимальным увеличением видно причину)

Маленькая трещина, которая при деформации платы садит Vimon на землю и заставляет шим-контроллер работать только на 1 фазу. Естественно меняю конденсатор, и всё)) любые деформации видеокарте теперь нипочем)

По второй видеокарте фотографий я не делал, но ситуация там заключалась в неисправности микросхемы INA, которая отвечает за мониторинг нагрузки в видеокартах нвидиа. И получалось из-за ее неисправности в ГПУ уходила ложная информация по потребляемой мощности видеокартой и она просто отключала работы шим-контроллера (возможно, кто-то столкнется с похожей ситуацией). Вычислить ее удалось по бредовым показаниям мониторнга в GPU-Z/

Далее RTX2080ti, тоже интересный случай — пошевелишь определяется, полежит не определяется, под нагрузкой то работает, то не работает) Что бы не растягивать пост, покажу сразу причину неисправности

Это керамический конденсатор первой дифференциальной линии PCI-e. И трещина видна только опять же под максимальным увеличением. А теперь уберите детей и слабонервных от экранов, потому что дальше леденящее душу фото как делать НЕ надо))

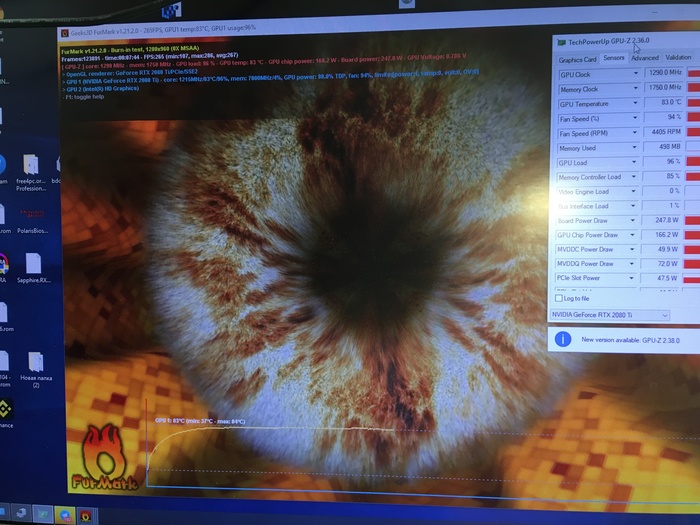

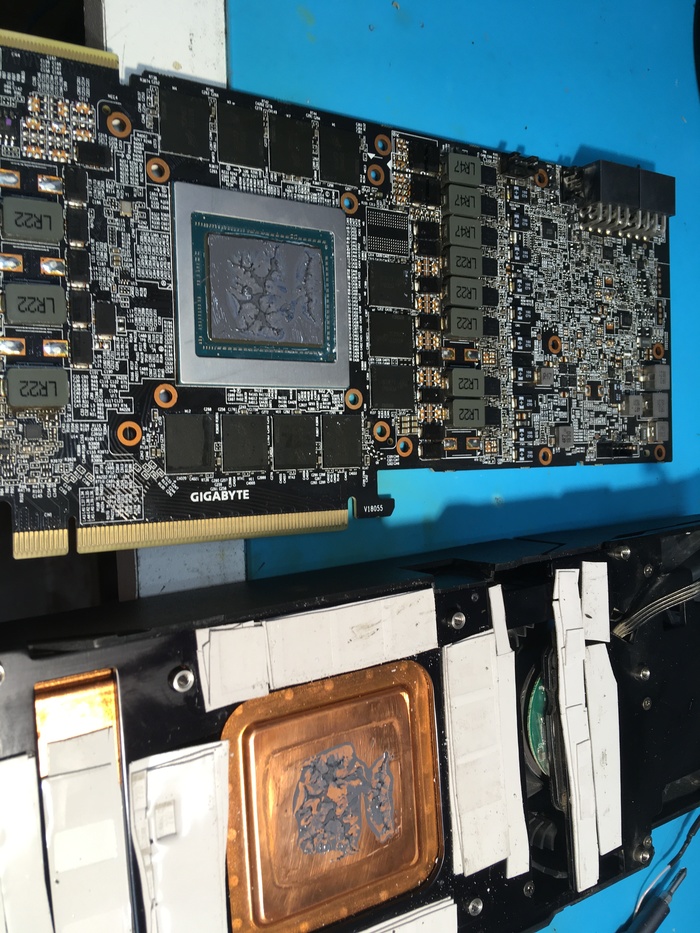

Многослойное наложение термопрокладок и их излишняя толщина привели к плохому пятну контакта системы охлаждения и ГПУ. Будьте бдительны в этих моментах))

Ну и на последок пара фото видеокарт «семейства» KATANA — головная боль каждого «выпиливателя» прогаров

Источник
