Imac a1312 ремонт блока питания



Замена блока питания iMac 27″ A1312 2009-2011 года

Когда нужен ремонт блока питания iMac 27»?

  • iMac не включается
  • Выключается при нагрузке
  • Подсветка матрицы работает с перебоями
  • Снизилась яркость экрана
  • Долго загружается

Поможем с ремонтом блока питания iMac 27»

  • Решаем проблемы любой сложности
  • Работаем более 12 лет
  • Поддержка клиентов он-лайн
Аренда и подмена

Предлагаем услугу аренды Macbook и iMac. Предоставляем аппарат на подмену на время ремонта.

Курьерская служба

Сохраним ваше время и силы, курьер заберёт на ремонт и доставит восстановленное устройство.

Гарантия до 12 месяцев

Уверены в качестве выполняемого ремонта и используемых комплектующих.

Компонентный и модульный ремонт

Выполняем компонентный ремонт, что дешевле. Также можем заменить целиком модуль.

Инженеры с большим опытом

У нас все прозрачно и честно
Спросите любого:

КОМАНДА MACPLUS

Замена блока питания для iMac 27″ A1312 2009-2011 года

Работы Стоимость Срок Гарантия
Диагностика 0 руб. 40 минут Заказать
Замена блока питания на iMac 27″ A1312, 2009, 2010, 2011 года 10900 руб. 11500 руб. 45 минут 90 дней Заказать
Замена видеочипа iMac 27″ A1312 от 13000 руб. 2-3 часа 90 дней Заказать
Замена микросхемы питания iMac 27″ A1312 от 8000 руб. 3 часа 90 дней Заказать
Ремонт подсветки матрицы iMac 27″ A1312 от 9000 руб. 1-2 часа 90 дней Заказать
Замена микросхемы подсветки iMac 27″ A1312 от 8000 руб. 3 часа 90 дней Заказать
Ремонт цепи питания графики iMac 27″ A1312 от 10000 руб. 2-3 часа 90 дней Заказать
Ремонт механизма ножки iMac 27″ A1312 от 5000 руб. 3 часа 90 дней Заказать
Чистка матрицы от пыли и копоти iMac 27″ A1312 от 4900 руб. 3 часа 90 дней Заказать
Установка SSD вместо DVD-привода iMac 27″ A1312 от 1800 руб. 1 час 90 дней Заказать
Чистка системы охлаждения с заменой термопасты iMac 27″ A1312 от 3700 руб. 1-2 часа 90 дней Заказать
Установка термодатчика при замене HDD на SSD iMac 27″ A1312 от 1500 руб. 1 час 90 дней Заказать
Замена DVD-привода iMac 27″ A1312 от 6800 руб. 1 час 90 дней Заказать
Замена Wi-Fi модуля iMac 27″ A1312 от 4500 руб. 1 час 90 дней Заказать
Замена шлейфа матрицы iMac 27″ A1312 от 4300 руб. 1 час 90 дней Заказать
Матрица / дисплей iMac 27″ A1312 от 6500 руб. 1-2 часа 90 дней Заказать
Защитное стекло для iMac 27 от 2000 руб. 1 час 90 дней Заказать
Установка HDD в iMac 2011 A1312 от 7300 руб. 30 минут 90 дней Заказать
Установка SSD на iMac 2011 года A1312 от 1800 руб. 30 минут 90 дней Заказать
Замена жесткого диска для iMac 27 от 1800 руб. 30 минут 90 дней Заказать
Установка SSD в iMac 27″ A1312 от 1500 руб. 1,5 часа 90 дней Заказать
Апгрейд iMac 27 от 1800 руб. 2,5 часа 90 дней Заказать

Ремонт блок питания iMac 27

Как проявляется выход из строя блока питания imac a1312?

При неисправностях блока питания моноблока iMac 27 компьютер может не включиться вообще, зависать или перезагружаться самопроизвольно, отключаться под нагрузкой.

Как выполняется ремонт блока питания iMac A1312?

Восстановить работоспособность блока питания моноблока Apple в нашем сервисе могут двумя путями: путем ремонта платы блока питания iMac Ф 1312. Если это невыгодно, модуль меняется полностью на новый фирменный.

Чем вызваны проблемы с блоком питания imac a1312

В блоках питания iMac 27 установлены достаточно надежные компоненты, которые в нормальных условиях обеспечат его длительную работу. Однако и они подвержены старению, и одной из самых распространенных причин, по которой требуется ремонт платы блока питания imac a1312, является потеря емкости конденсаторов фильтра питания.

Но чаще всего причина неисправности кроется в:

  • Нарушении теплового режима внутри моноблока из-за ухудшения качества охлаждения, поэтому iMac 27 требуется периодически чистить в сервисе;
  • Скачках напряжения в сети, для защиты от которых специалисты нашего сервиса рекомендуют использовать блок бесперебойного питания.
  • Обращаем ваше внимание, что на плате блока питания присутствует высокое напряжение, поэтому диагностику и ремонт следует доверять только специалистам сервис-центра техники Apple.

Преимущества восстановления блока питания imac в нашем сервисе:

Специалисты нашего сервиса обеспечат:

  • Качественную бесплатную диагностику с определением оптимального варианта ремонта;
  • Полное восстановление работоспособности моноблока iMac;
  • Быструю доставку в сервис;
  • Быстрый ремонт от 1 до 5 часов в зависимости от выбранного способа ремонта и характера поломки;
  • Предоставление гарантии на замененные компоненты и свою работу.

Советы экспертов: Как правильно выбрать сервис?

Никогда раньше не обращались за ремонтом электроники?

Не знаете с чего начать? В первую очередь — не переживать! Признаки хорошего и качественного сервиса видны сразу. Мы подготовили инструкцию для тех, кто ищет мастерскую или сервисный центр по ремонту Apple

Источник

Ремонт IMac A1312. Осторожно, картинки!

В сервис поступил моноблок Apple с проблемой в виде вертикальных полос на экране. Подозрение сразу упало на видеокарту, так как по опыту известно, что подобная неисправность проявляется при отвале графического процессора либо микросхем оперативной памяти. Лечится это дело на обычной китайской инфракрасной паяльной станции с применением хорошего флюса и прямых рук, разумеется).

Для начала разберем моноблок. Инструкцию по разбору прилагать не буду, это все есть в ютюбе достаточно наглядно, да и некогда было фотать) Скажу лишь, что зверь этот требует аккуратности и правильной последовательности по съему узлов. Отдельно хотелось бы отметить датчики, которых тут немало, термопару неосторожным движением можно повредить.

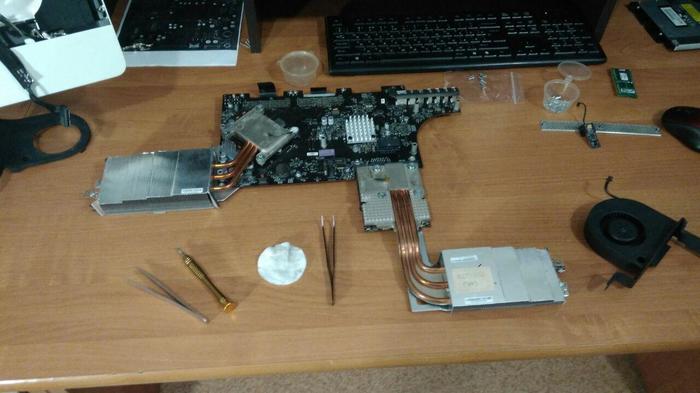

Вытаскиваем материнскую плату, и сразу меняем термопасту на процессоре. Не стану спорить о преимуществе разных производителях, мы используем MX-2 и китайскую GD900. Для тестов накатываем КПТ-19 за 80р тюбик, но в данном случае в дело пошел сразу MX, разбирать повторно моноблок не планировалось.

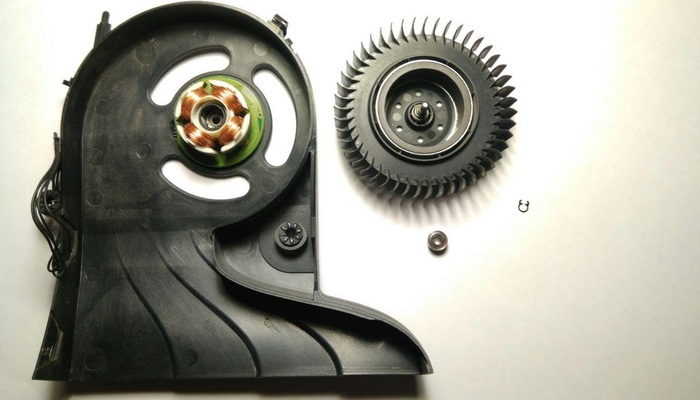

Чистим кулеры от накопившей грязи. Тщательно протираем втулку спиртом.

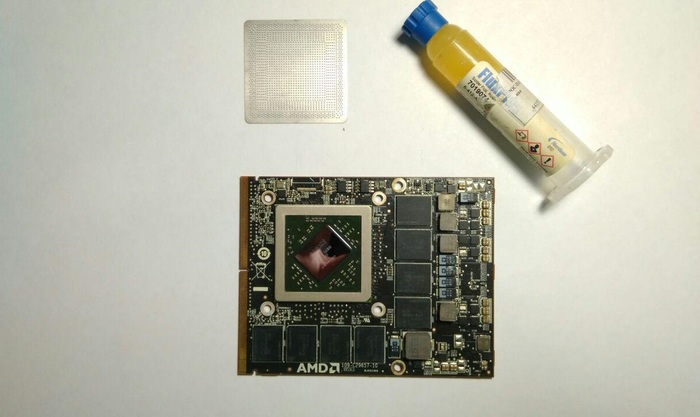

Готовим видеокарту к прожарке на станции. На фото AMD HD6970M с 1Gb оперативной памяти, льем флюс по периметру самого чипа и микросхем памяти. Сразу скажу, что в данном ремонте чип не снимался с текстолита, и не накатывались новые шары, трафарет тут лежит для красоты. естественно, более корректным здесь будет замена GPU на новый, но под рукой его в Тюмени не было, ждать ни нам, ни клиенту не хотелось, да и для клиента процедура обойдется дороже. Такой вид работ можно назвать восстановлением контактов, что же до самого чипа, то его изношенность покажут тесты и время.

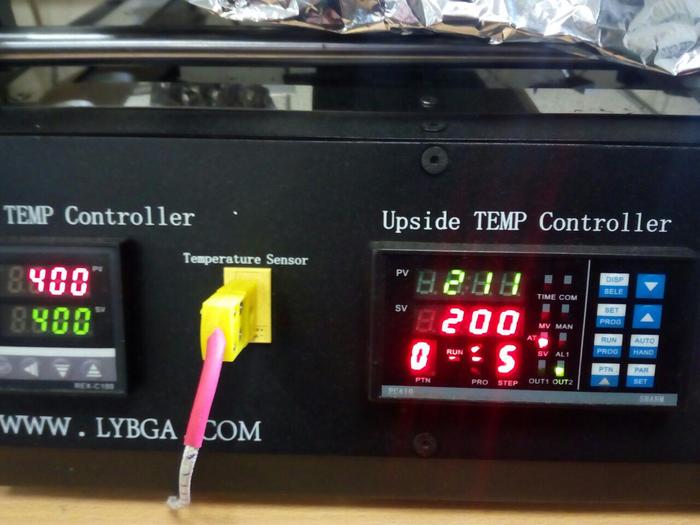

Укладываем плату на паяльную станцию, запускаем программу. Паялка начинает отрабатывать термопрофиль за №0 в 5 этапов.

Прожарку выкладывать не стал, работал один взаперти, снимать было некому). В целом, все стандартно, фен+ нижний подогрев + проверенный термопрофиль и термодатчик за 300 с алиэкспресса (родной не работал с самого начала). Все прошло успешно, GPU качнулся на расплавленных шарах на 220°C, микрухи памяти присохли сильнее, и шевельнулись на 228°С.

Собираем в обратном порядке, меняем термоинтерфейсы на видеокарте, проверяем подключение датчиков, запускаем.

Читайте также:  Руководство по войсковому ремонту трактора коминтерн

Результат налицо — полосы полностью исчезли, можно врубить ютуб и посмотреть на природу в высоком разрешении. Теперь осталось установить Furmark, и погонять в танки конечно)) но это уже другая история) Думаю, затронуть эту тему в следующем посте. Всем добра, спасибо за внимание!

Найдены возможные дубликаты

все правильно написал!

Я не согласен с вами. Диагностировать тут нечего — я не один аймак сделал и вижу сходу в таких случаях с полосами проблемы с памятью или чипом. В данном случае проблема в GPU. Неинтересно клиенту слышать про кристалл на подложке, ему нужен результат — работающее устройство в приемлемый срок, если ремонт качественный хочет, пусть ждет, чипы на деревьях не растут, и не все готовы даже неделю ждать. Ну а про диагностику феном правильно говорите, самый быстрый способ. http://gpu72.ru/%D0%97%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D1%87%D0%B8%D0%BF%D0%B0/

это он мне обозначил два дня. вечер на работу, след день на тесты. Три месяца гарантии отходит, я думаю, вернется через полгода, тогда и поменяем. Соответственно, клиент предупрежден о рисках, я платить за них не хочу. Но вопрос достаточно спорный, я признаю, это не полноценный ремонт, и в посте я написал — восстановление.

«Такой вид работ можно назвать восстановлением контактов, что же до самого чипа, то его изношенность покажут тесты и время.»

Может подскажете, имею imac2012, работает чудесно но со временем начинает тормозить, долго думает. Продолжительность задумчивости увеличивается и в какой-то момент из этого состояния он уже не выходит, перезагрузка длится от нескольких часов до дней. Переустановка системы, даже на более новую версию не помогает. Если снести всё с диска и переустановить, то опять всё летает как ни в чём не бывало. Все тесты и очистки выполнял, но ошибок не обнаружено. Продали мне его по цене дешевле рыночной, теперь я понимаю, что предыдущий хозяин с проблемой тоже не справился.

Сегодня я в очередной раз снёс всё с диска^ переустановил уже macOs Mojave, но в этот раз тормоза не пропали, такое чувство будто процессор поменяли на 486 с тактовой частотой 66mhg

Вероятнее всего, умирает жесткий диск, он серьезно греется в алюминиевом корпусе. Вам можно установить SSD, и скорость вырастет на порядок https://appleinsider.ru/imac/ustanovka-ssd-nakopitelya-optib.

Посмотреть конфигурацию iMac можно на рабочем столе — в верхнем левом углу кликнуть яблоко и выбрать пункт Об этом iMac. Если Вы из Тюмени, набирайте 60-45-44, более детально рассмотрим вопрос.

Спасибо за ответ, к сожалению я из Одессы и тут с меня сдерут три шкуры за ремонт, а если не знаешь в чём причина то и все 10. Я не думал, что хард может быть причиной таких жестких лагов, грешил на память. Попробую установить ось на внешний диск.

Досталась бесплатно 7870 с артефактами минут через 10-15 игры. Замена термопасты не помогло решить проблему. Сколько стоит прогреть и примерно сколько пробегает после такого?

не прогреть, а прожарить, восстановить контакт GPU с текстолитом платы. 1000 и пробегает полгода. как было описано выше, если у вас отвалился кристалл от подложки, то надо менять полностью чип. если текстолит возле GPU не изменил цвет после долгих баталий в танках, то высоки шансы поднять карту. gpu72.ru/%D0%9A%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D1%8B/

Что-то я подзабил на ремонт пока на вахте был и только вот вспомнил. После НГ с какого числа начинаете работать чтобы видеокарту привезти?

да с 4 числа работаем так-то)) 8-922-042-77-44 Виктор, скажи, что с Пикабу

Я от безысходности уже пишу) Есть точно такой же аппарат, кто-то в нем менял HDD на SSD и, видимо, не очень удачно — кулеры работают на полную после включения. Диск вернули родной, но ничего не поменялось. Сбрасывал контроллер, запускал тест — он ругался на ошибку температурного датчика GPU. А тут как раз сказано о том, что он был заменен. Вопрос: как его найти на плате? Новый по аналогии, думаю, найду.

Здравствуйте. Сколько стоит такое восстановление?

Samsung A30, не включается

Добрый день! В ремонте Samsung A30, с распространенной проблемой *не включается* причины всегда разные, можно сделать топ:
1. Разбит дисплей, трещин нет, экран почернел.
2. Попала вода, хозяин не в курсе.
3. Заряжали не пойми чем.
4. Деформация корпуса, погнули.

Это топ, а так бывает и ножом продырявили, и телефон об голову жены разбили. Всякое.

Ещё до вскрытия видно, что краска на крышке отслаивается и надо предупредить об этом клиента.

Самсунг в своём репертуаре. Облез.
Что там по плате у нас?

В выключенном виде потребления не должно быть. По цифрам похоже на аналогичную проблему на Samsung A5 2017. Снимаем защитный экран

Опять какой-то не очень распространенный КП, нет бы один на всю линейку сделать как было на моделях 17го года. А320/520/720

Снимаем его на 320°

Потребление пропадает, ставим новый контроллер питания. Включаем телефон

До новых ремонтов)

Моя почта: meator7@mail.ru

Teclast P10HD китайский зверюга без зубов

Забрел ко мне в ремонт китайский, почти noname, Teclast P10HD с проблемой — не заряжается.

Типичная «особенность» многих китайских планшетов.

До этого уже приходилось ремонтировать нечто подобное DEXP Ursus NS310 замена микроконтроллера RK818-2

Планшет teclast p10hd, он же taipower p80x . ох уж этот нейминг китайский!

Хозяин планшета нашел «временное» решение проблемы, установив плату чарджера с алиэкспресс и вроде как решил проблему, но это мнимое решение . обо всем по порядку.

А вот кстати и она!

Шучу — модуль контроллера заряда, HW-107, он же TP4056.

Многофункциональная плата, используемая где не попадя . и от этого все беды!

Решение реализовано силами местных мастеров, о чем говорит «качество» пайки — но главное результат, планшет заряжается, только сигнализирует постоянно, что идет зарядка.

Разобрав аппарат, видим внутренности и приступаем к отпайке платы для диагностики проблемы(фото уже отремонтированного устройства, припаяны все провода, нет только камеры — фото для примера)

Платформа данного планшета S863-9863A\9832E-V1.0

Все вычисления крутятся на процессоре SC9863A, ссылка на тайваньском сайте о планшете аналоге.

Первым делом изучаем входные цепи, а это кабель питания и разъем зарядки — здесь все отлично.

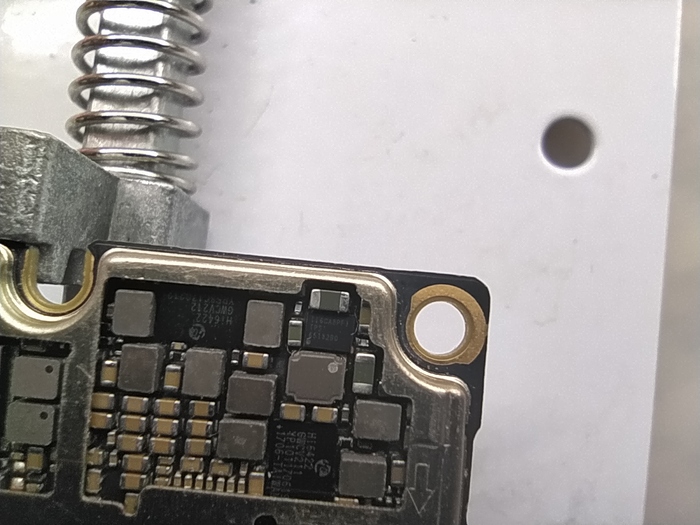

Контроллер питания микросхема SC2721G, управляющая питаниями всех потребителей в планшете.

И непосредственно чарджер АКБ — FAN5004.

По этому контроллеру нашел, что похожий устанавливается в планшетах Texet TM-5076, кусок этого контроллера, отвечающий за АКБ и его заряд.

POWER CHARGER FAN54005UCX BGA формата микросхема 4 на 5 контактов на пузе.

Темно-синяя «стекляшка» с еле разборчивой надписью «BRAC DCP».

Идем легким путем, отпаиваем катушку выходной цепи VBAT L6100, осматриваем и прозвонив — припаиваем на место.

Планшет начинаем принимать заряд и отдавать его в АКБ.

Тоже самое в выключенном состоянии.

Диагностируем аппарат дальше, и находим, что планшет не воспроизводит звуки.

Ни на внешние динамики ни в jack наушников.

Ищем зону на плате, отвечающую за звуковое усиление.

В данном аппарате используются две микросхемы аудиоусилителя K37S, они же AW8737S.

Ищем на них даташит и изучаем схемотехнику.

Читайте также:  Как ремонтировать телевизор samsung

Оказывается, что то случилось с обоими резисторами по входной линии.

Меняем разисторы и проверяем работу — планшет запел!

Исправный аппарат уезжает к хозяину.

Honor 7C после водных процедур

В ремонте Honor 7C(hl1atum-ver-e) с диагнозом — не включается.

Краткая предыстория — упал в воду, был выловлен и просушен, по максимум разобран голыми руками и были несколько попыток включить с кнопки.

Телефон после водички еще какое то время был под напряжением, писал информационные сообщения, что-то там по температуре, вибрировал. в общем умирал на руках хозяина.

Вскрытие показало, что водичка была не чистая — водопроводная, и песочек отфильтровался в корпусе телефона как в ситечке.

Под увеличением стал осматривать плату, и обнаружил подгары в зоне разъема дисплея.

Плата имела КЗ по линии питания VPH_PWR.

Разъему подключения АКБ также досталось, но сама АКБ не разрядилась, а тупо ушла в защиту — ща что ей отдельное спасибо, так бы на плате дежурило 3.7 вольт все время мирного «полеживания» телефона на полке в ожидании ремонта.

По неровным краям отверстия, видна чья-то попытка вскрыть не ЛЕГКО снимаемый экран, что в последствии возможно будет причиной сбоев связи у телефона, но обо всем по порядку.

Розовый термоинтерфейс на процессоре, памяти и контроллере питания стал текучим и попал под все соседние микросхемы.

Пришлось снимать контроллер заряда батареи.

Под контроллером заряда тоже много плохого!

Аудио кодек, снял также для очистки мусора под ним.

Как видим, два пятака замкнули друг с другом, удалив этот спай, был устранен КЗ с платы.

Некоторые контакты стали замыкать из за смеси воды и термопасты.

Самый «швах» под экраном возле усилителя связи.

После очистки и накатки шаров, все запаял на место.

Аппарат подал признаки жизни, завибрировал и включился.

Зарядка пошла и потребление в норме.

Также снял экран антенны GPS и удалил весь мусор.

Главным разочарованием процесса стали:

— отсутствие сотовой связи

Вызвонив контрольные напряжения LDO с контроллера питания, понял что идет просадка по двум напругам:

— VREG_L18_2P7 это 2.7 вольт, у меня измерялось 0.5 вольт

— VDD_WTR_1P8 это 1.8 вольт, у меня измерялось 0.15 вольт

Оба напряжения гуляли в небольших пределах, большие значения при старте телефона, и низкие при полной загрузке.

В надежде устранить проблему была заменена микросхема усилитель связи с донора SKY77916-21, но положительного результата не дало.

Следующим шагом просился на замену контроллер питания, но после нескольких замен микросхем и нагрева платы, телефон стал менее стабилен к включениям, работе с сетями Wi-Fi, и т.к. хозяину телефона важно было сохранить информацию в телефоне — принято решение остановить научно-исследовательскую деятельность и выдать телефон в том виде, как есть.

В любом случае с «того света» его достали.

Для информации — инженерный код *#*#2846579#*#*

Кто ответит на вопрос, почему на фото отсутствует последний знак * тот получит СУПЕРПРИЗ!?

Это меню позволяет более полно провести некоторые тесты и выполнить диагностику аппарата.

По интересующим Вас вопросам пишите в комментариях или в телеграмм(контакты вверху).

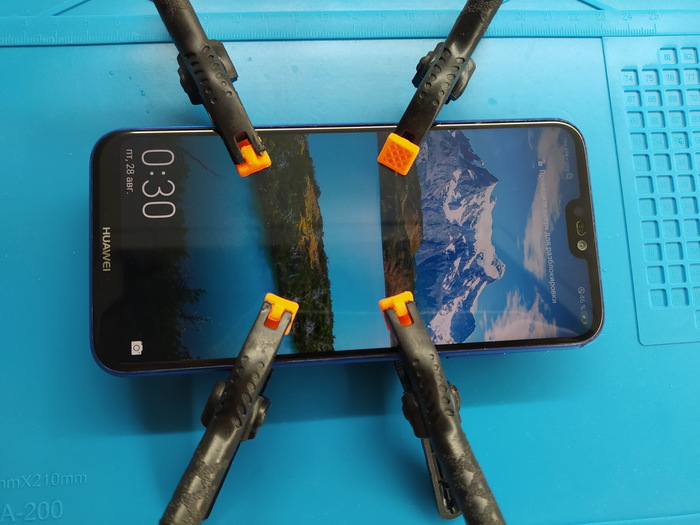

P20 lite залит водой — продолжение и окончание ремонта

Пост в продолжение ранее начавшегося ремонта утопающего. утопшего. утопленного телефона.

Напомню что телефон после воды, лежал около месяца и разряжал через свои цепи батарею.

Везде где дежурило 3.7 вольта VBAT_SYS окислы.

Очищены окислы, куплена новая батарея.

При нажатии на кнопку питания, поднимались напряжения, были звуки, но не было изображения.

Не было изображения, хотя была подсветка.

Предположительно в отказе драйвер дисплея(TPS65132), который был успешно демонтирован с платы паяльным феном.

На разборке куплена плата-донор от телефона Honor V9, она же Honor 8 pro.

Вообще искал аналоги TPS65132, такие как SM5106 или NT50358.

Согласно интернета данные BGA микросхемы с 15-ю выводами могут стоять в аппаратах Sony Xperia T3, Xiaomi Redmi 4A, Lenovo P70 ну и конечно в таком же аппарате как утопленник, но ничего такого я не нашел, на удачу увидел плату Honor V9 и сразу узрел нужную деталь.

Запаял все на место, также с донорской платы снял катушку и конденсатор в обвязке микросхемы, чтобы наверняка.

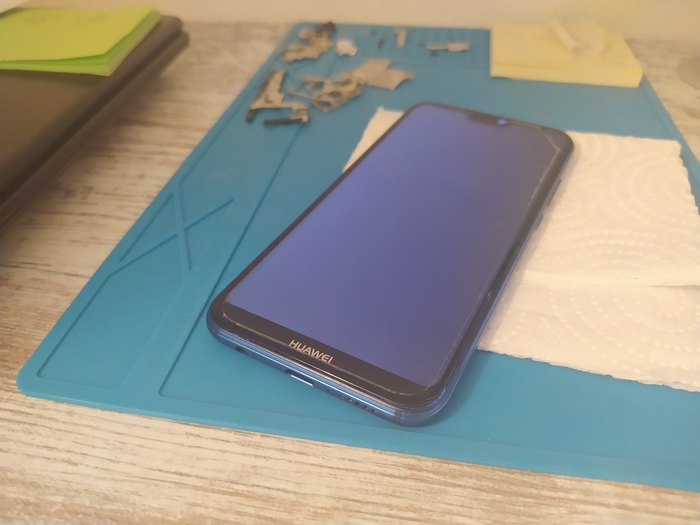

По итогу аппарат стартанул, изображение появилось, звуки в норме, модули блютуза/вайфая/сотовой связи все в норме, контроллер питания и его помощники дают нужные напруги, процессор в норме.

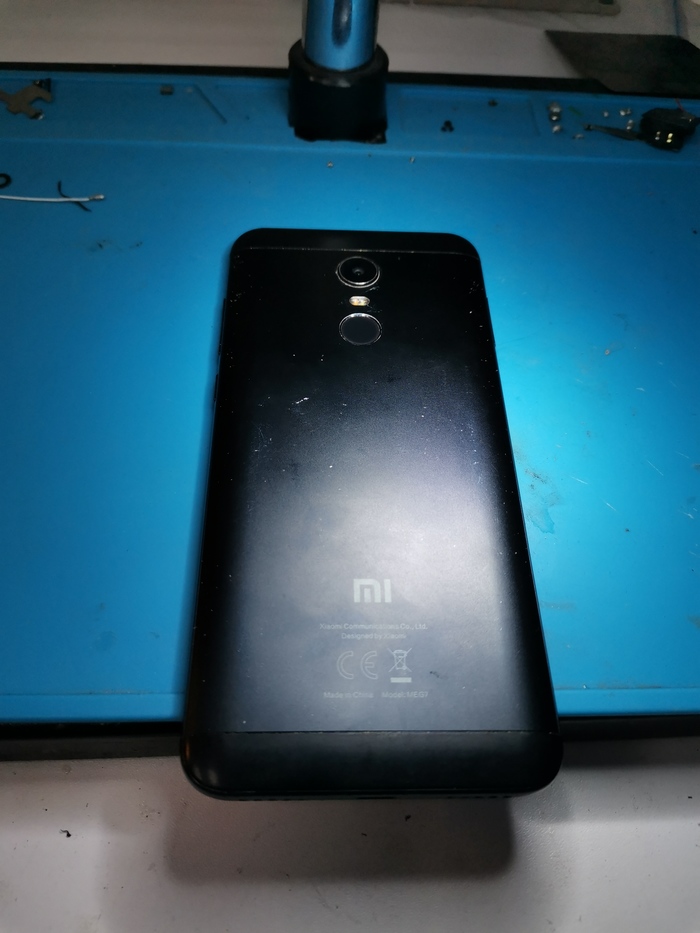

Ремонт Xiaomi Redmi 5 Plus, не включается

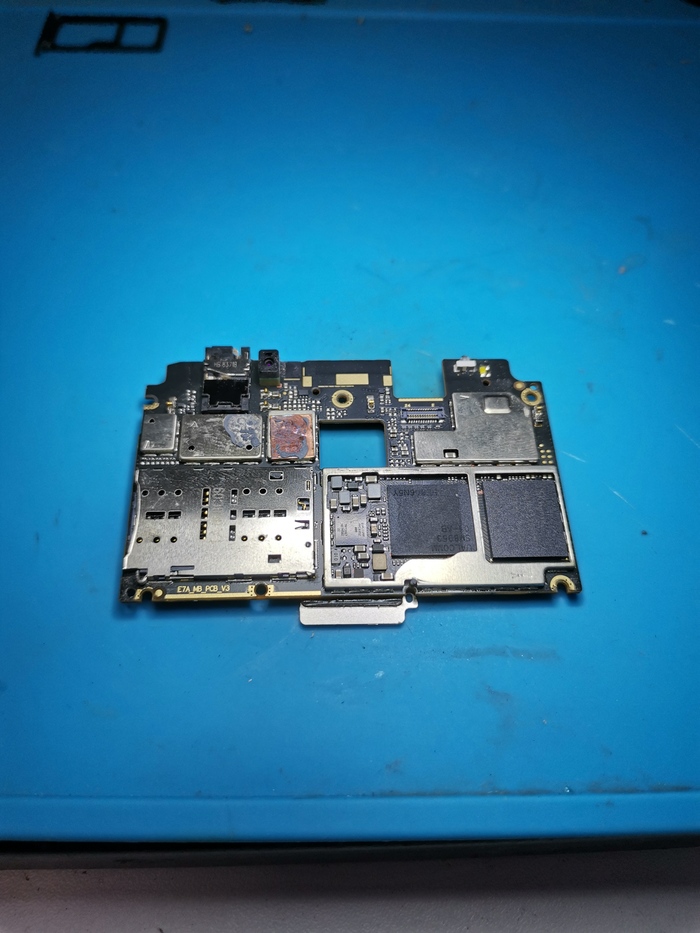

Всем привет, на ремонт принесли redmi 5 plus, с дефектом: «не включается».
Поступил он из дружественного сервиса, диагностика показала что при прижиме памяти, телефон запускается. Я ещё раз перепроверил, всё правильно, делаем.

Отличный телефон был в своё время. Но на последней miui начал притормаживать, лечится откатом на старую версию ПО.
У него нет ярко выраженных болячек, как у mi6, redmi note 7, redmi note 5a. И экран отличного качества.

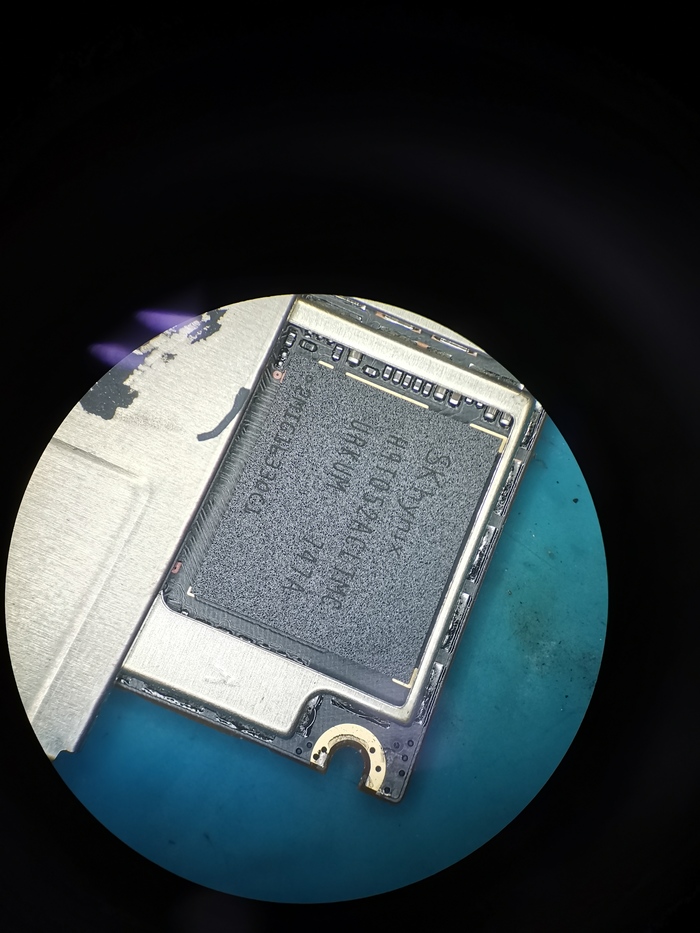

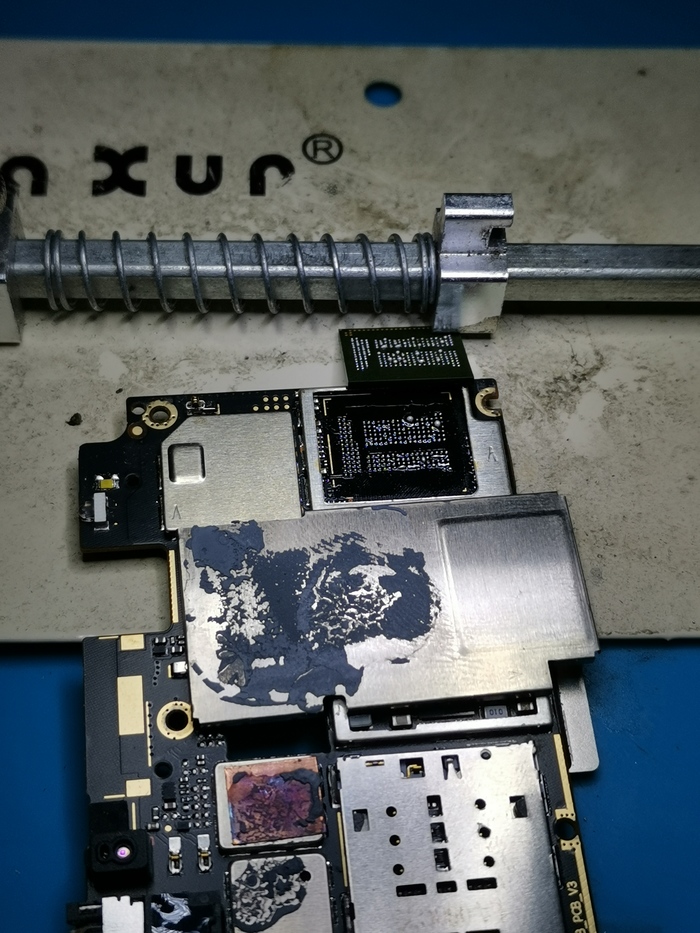

Снимаем на 310 не «китайских» градусах. Максимально широкая насадка, или без нее. С обратной стороны контроллер питания, но он без компаунда, боятся нечего.

Проц прикрыл родной защитой, этого достаточно.

Трафарет отвратительного качества, но иногда выручает.

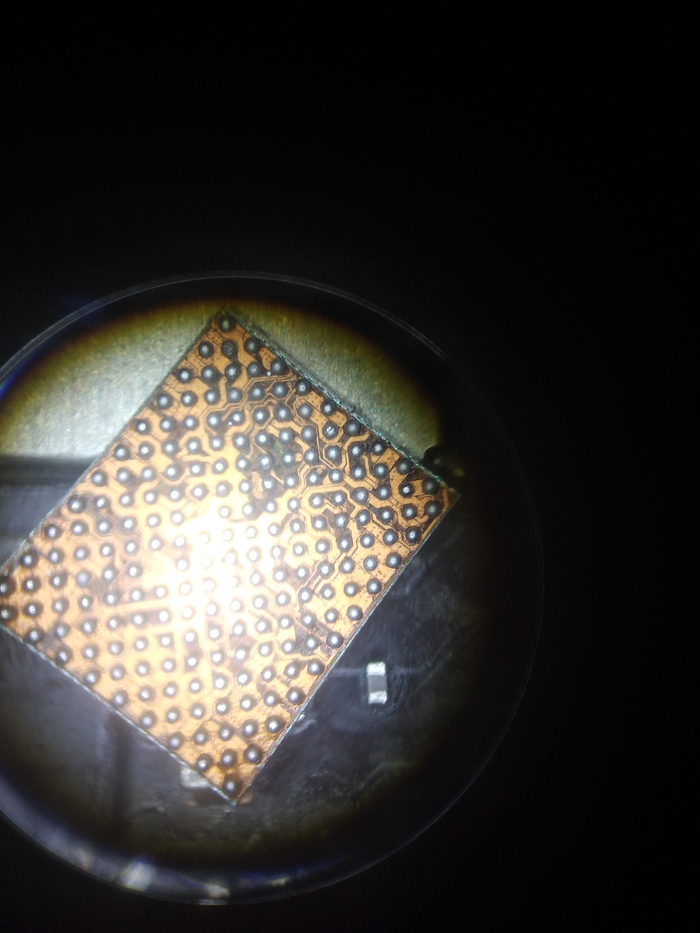

После накатки чистим от мусора и ещё раз прогреваем с флюсом, что бы шары встали на место.

Зачищает площадку под установку.

Сажаем память на 280 минимальный поток, так что бы шары расплавились одновременно и не было перекосов.

Тестируем и отдаём)

моя почта: meator7@mail.ru

Palit GTX 1080 GameRock. Видеокарта с авито «нет изображения»

Принесли в ремонт видеокарту Palit GameRock GTX 1080 с жалобой что перестала выдавать изображение. Была куплена с рук на авито, проработала совсем не долго.

Внешне карта выглядит совершенно нормально. Даже на пломбах. Разбираю и смотрю что у неё под радиатором

А под радиатором следы ремонта

Менялся видеочип и примерно половина микросхем памяти, судя по маркировке. Ставлю карту в тестовый стенд.

Код В2 и черный экран. Смотрю отчёт MATS

Банк В1 с ошибками

Снимаю и подготавливаю микросхему GDDR5X с донора

Запаиваю отреболленую микросхему вместо сбойной

Теперь можно проверить будет ли картинка. Ставлю карту в тестовый стенд

Изображение есть, видеодрайвер установился

Проверяю работу карты под нагрузкой

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Видеокарта восстановлена.

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING

Новая материнская плата Asus TUF Z370-PLUS GAMING пару дней назад приехала из онлайн-магазина и сразу попала ко мне в ремонт после сборки ПК.

Заказчиком ремонта был не сам владелец, а компьютерный мастер, который взялся за сборку ПК на дому у владельца. История платы довольно трагична.

При сборке всё было хорошо. Комплектующие без проблем подходили друг к другу, платы успешно вставлялись в подходящие слоты — детский конструктор с лёгкостью собирался. Когда ПК был полностью собран, он включился. Только изображение на мониторе так и не появилось.
Вместо того чтобы разобрать систему и собрать её на столе без корпуса, как это нужно делать в первую очередь в любой непонятной ситуации с ПК, мастер-сборщик решил что во всём виноват процессор (подлый i5-9400)

Читайте также:  Дизайнерские проекты ремонта двухкомнатных квартир

Далее, после нескольких «перекладываний» процессора, мастер почему-то решил что все ножки сокета замяты и не контактируют с площадками на процессоре.

. потому что их все замял процессор, когда я его в первый раз установил.

и было принято решение их ВЫПРЯМИТЬ.

Немного поясню масштабы проделанной мастером работы. В нормальном состоянии ножка сокета имеет форму буквы «Г».

То есть сам контакт относительно основания расположен под углом около 110-120 градусов. Когда процессор ложится в сокет, то нажимает на ножки, за счёт чего достигается надёжный контакт между площадками на процессоре и сокетом.

ВСЕ до единой ножки были выпрямлены вверх. Все 1151 ножек.

Вот что в результате получилось:

Восхитительно трудоёмко! Но неработоспособно.

Я, признаться, позавидовал терпению человека, который несколько часов вручную без микроскопа кропотливо выпрямлял все до единой «замятые ножки» 1151 сокета.

Чтож, меняю сокет с надеждой что специалист не пытался запускать плату в таком состоянии. Сопротивление хаба вроде бы в норме. Линии RTC и data USB тоже. Но всё это не 100% показатель исправности. Память и процессор проверил на другой плате.

Так же компьютерный мастер пожаловался, что сокет перестал закрываться после проведённой им работы по «выравниванию» всех ножек. Надеюсь материнка таким образом не дала себя убить.

Несколько человекочасов кропотливого труда в мусорное ведро. (Аж волосы шевелятся. )

Ставлю новый сокет (с правильно замятыми на заводе ножками) на предварительно подготовленное посадочное место

Новый сокет запаян

Проверяю DDR4 тестером

Запускаю материнскую плату в сборе

Всё отлично, всё работает. Хаб, память и процессор не спалил «модифицированный» сокет — и то хорошо.

Но это не конец истории.

Забирать материнскую плату из ремонта пришел сам владелец. Мы договорились что я завершу сборку ПК, поставлю операционную систему и всё проверю. Поэтому владелец принёс системный блок со всеми комплектующими.

После установки отремонтированной материнской платы в корпус ПК изображение ВНЕЗАПНО не появилось. Проблема оказалась в неправильно смонтированных стойках-креплениях платы в корпусе.

Теперь это была уже моя невнимательность. Впрочем, проблема решилась за пару минут — ведь на столе то оно работает!

В итоге материнская плата конечно спасена, но гарантии магазина она лишилась. Этот момент мне пришлось долго объяснять владельцу, у которого похоже возникло много вопросов к компьютерному мастеру.

Samsung J510 оживление после другого сц

Попал ко мне Samsung J510. Со слов клиента, в другом сервисе приговорили КП и ссылаясь на отсутствие запчастей выдали без ремонта.

Первым делом подкидываю от лбп

Видим что у нас короткое по первичной цепи

Далее переходим к вскрытию. Кста, очень странно что подобный аппарат от самсунга разбирается весьма обычным способом.

После разбора провожу визуальный осмотр и вижу это

А с обратной стороны у процессора это

Похоже на вылезшие шары из под проца

А микросхема SM5703A сидит на пузе, ее и пытались заменить что привело к такому печальному результату

Далее брызгаю фризером и подаю небольшое напряжение на коннектор акб

Ожидаемо греется SM5703A и диод

Тут все просто. Снял с донора установил и кз ушло, но при попытке запустить телефон повис на 60мА. Ожидаемо

Т.к. вылезшие шары я видел только у проца, сначала попробую отреболлить только его. Снимал на 350 градусах на средне-высоком потоке (станция quick 857dw+)

Снял почистил от компаунда

Отвалились только пустышки

Далее накатал шары на проц
(Фото сделать забыл, но вы представьте что оно есть)

И ставлю все на место только уже на 280 градусах

Собираю и пытаюсь включить, реакция на зу есть

Ну и сам аппарат тоже включается

Честно не ожидал что реболл только процессора поможет. Думал что потом придётся реболлить и флеш т.к. она стоит рядом и тоже на компоте. А реболлить сразу проц и над поленился и как видно не зря

Всем спасибо за внимание)

Redmi Note 5 после воды

Принесли мне данный аппарат после воды. Он был не включайкой. Никакой реакции на блок питания, на зарядку реагирует до 1Ампера при зарядке.
принято решение реболить КП 660L которые имеются на плате

Начал снимать оба КП с платы, проверять окислы в районе данных микросхем.

Производим ребол данных микросхем и подготавливаем к установке

Устанавливаем на плату

После никаких реакций на блок питания не появилось, компьютером не определился, значит идем на полный ребол всей платы, дабы избежать всех возможных проблем где могла попасть жидкость. Снимаем основные микросхемы. КП 660L-002,660L-004-01, Процессор и Emmc 254

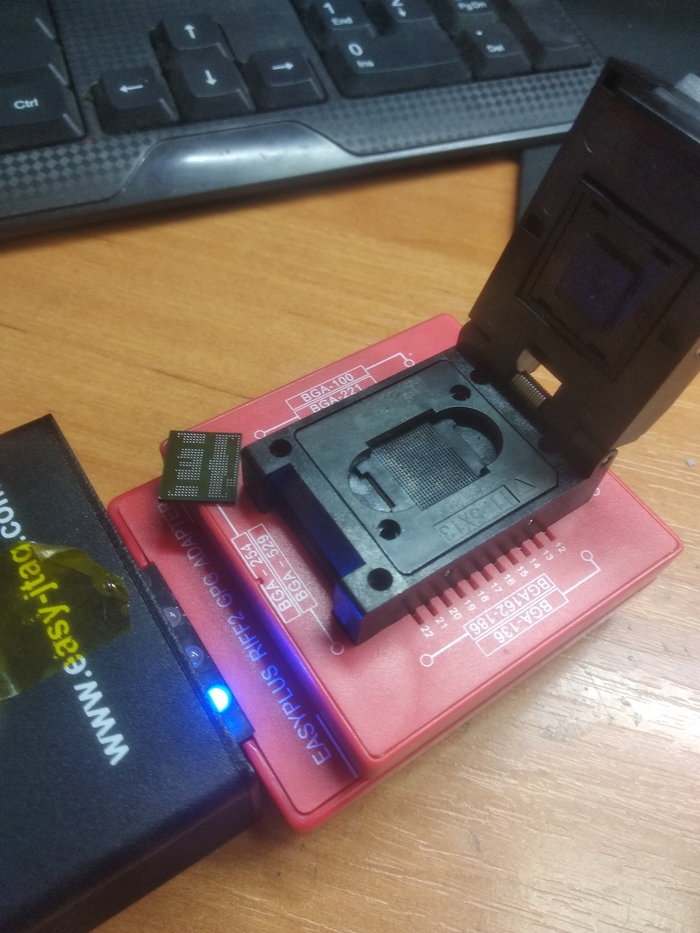

перед установкой, решил проверить память по привычке на работоспособность

Память выдала 5 ошибок, не записывается и не читается без ошибок. Что имеем на выходе:

Телефон после воды
Память вышла из строя
На данном аппарате память меняется в паре с процессором по причине привязки RPMB.

Вывод: Будте аккуратнее со своими аппаратами, ремонт после может привысить стоимость самого аппарата Б/У

Как меня найти:
город Макеевка, Донецкая область.
vk.com/homeservicetel

Ремонт/восстановление imac после выездного мастера.

Ну решил ещё найти из позднего, что вам могло бы понравиться, а возможно и сделать какие то выводы.

Собственно проблема была в следующем, вызвал клиент, выездного мастера, что бы обслужить свой мак и увеличить озу. Не помню уж точно как все произошло, но мастер после первого разбора и чистки собрал и что то у него перестало работать, потом снова разобрал собрал и мак перестал включаться вовсе, после чего мак попал мне в руки.
Я его разобрал и нашел несколько мест со снесенными элементами и оборванными дорогами. К сожалению фото этих мест нет, но есть уже с установленными элементами и дорогами.

Делал этот мак на теперь уже бывшей работе в Сочи и в наличии каких либо доноров именно на мак продукцию не было. Где же брать не достающие элементы?
Нашел я схему на данную плату, нашел маркировку и номиналы деталей, открыл даташит на детали и уже искал идентичные детали на платах обычных ноутов, разница только в размерах.(на 2м фото видно разницу микросборок, один больше 2х других.
Растягивать не стану, что за что отвечает, но если надо, то в комментах отвечу.
Собственно собираю, проверяю и нет включения. Выясняется что не работает кнопка включения, потому что провода от кнопки тоже оборваны, востанавливаю и. Есть запуск!
Но у нас проблема со звуком, он у нас думает что подключен цифровой кабель в разъём наушников, пробежавштсь по схеме понял, что у данного разъема 3 режима, не подключено, подключен обычный кабель и подключен цифровой. Замерив все на коннекторе разъема, понимаю, что проблема где то у разъема и да, я был прав.

Надорван шлейф, востанавливаю, заливаю герметиком и на место.
проверяю и все готово, после диагностики выдан клиенту, он очень рад. Прошло пол года, наверно продолжает радовать клиента.
Всем добра и честных мастеров!

Источник
