Gtx 1050 2gb ремонт



Помогите советом в ремонте GTX 1050

Приветствую всех сведущих и просто проходящих мимо!

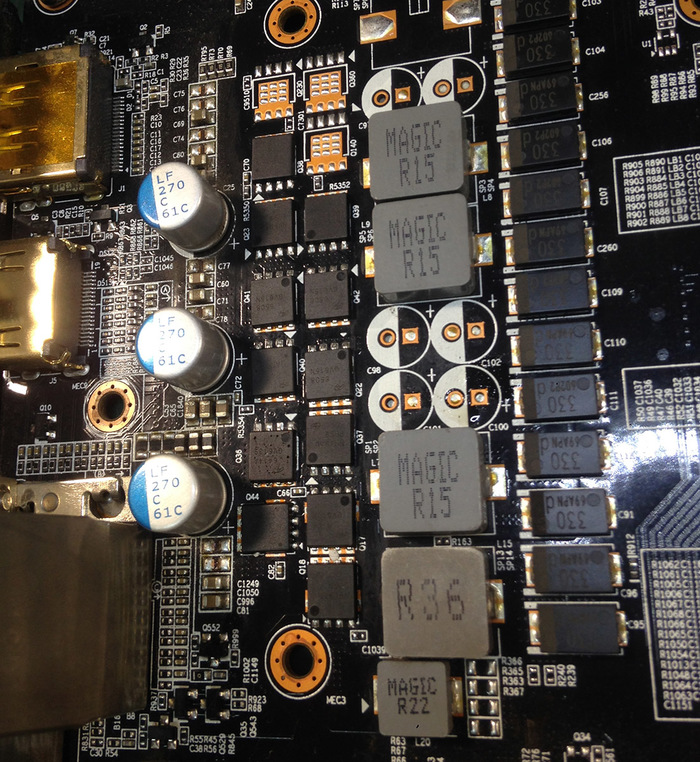

Нужна помощь в ремонте видюшки Gigabyte GTX 1050. Неожиданно потерялась из списка устройств и всё. Вскрытие показало коротыш по питанию по всем этим четырём маленьким дросселям на фото. Они сходятся в одну жирную, распределяющую это напряжение, площадку. Вот и вопрос — это какое напряжение тут должно быть? 5В? 3.3В? Подскажите, какое безопасное напряжение можно подать на эту площадку чтобы тепловизором или фризером определить виновника? Ничего выгоревшего, подгоревшего и даже просто подпаленного на плате нет. При работе температура не поднималась выше 70 градусов.

Найдены возможные дубликаты

Сообщество Ремонтёров — Помощь

5.8K постов 9.7K подписчиков

Правила сообщества

Посты с процессом ремонта создаются в родительском сообществе: pikabu.ru/community/remont

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют основные базовые Пикабу.

Для 1050Ti сопротивление камня 0,8-1,2 Ома норма. Проверять надо много чего. Если очень хотите заморочиться могу подсказать немного. Но нужен осцилл и фото карточки в полный размер ту и другую сторону. Прямо по точкам скажу, что где посмотреть.

Будет сделано, заранее спасибо!

Если смотреть на лицевую сторону, в правом нижнем углу платы два дросселя. Это источники 1,8В и 1В. Относительно земли они должны звониться от 70 Ом и больше (у разных карт по-разному, как правило больше 100 Ом). Кроме того смотрим сопротивление питания памяти — это одинокий дроссель в левом верхнем углу. Он должен звониться так же в районе 70-150 Ом. Если всё в этих пределах, надо включить и померить тестером напряжения или осциллом глянуть.

То есть сначала мы должны убедиться, что все напряжения есть.

Прошу прощения за долгое отсутствие, дел на работе навалили. Промерял всё. Нижние дроссели звонятся на землю на 170 Ом в одну сторону, в другую не звонятся. А вот верхний левый — 33 в одну сторону, 74 в другую.

для 1050 нормальное сопротивление 3-4 ома это на уровне погрешности для обычных тестеров, так что я бы на вашем месте не списывал бы чип в мусор, напряжение там 0.7вольт, проверьте сигнал en на главном шиме, искать в даташите на него. и сигнал reset на pci-e. 11 нога зьема pci-e, проверьте кз по всем фазам, память, питание по pci-e, и желательно посмотреть осцилом что делает кварц

Завтра посмотрю на шимы. Осцил только дурной китайский игрушечный, не знаю что покажет. 1 Ом чистого, щупы 0.2 я вычел. Есть точный LRC-метр, завтра им попытаю ещё. Если 1В подам на это питалово, не сожгу же ГП? А то там и почти вся обвязка памяти в тех же «почти КЗ».

отпаиваешь дроссели и меряешь в какую сторону коротыш

Отпаял дроссели, в сторону ГПУ — всё по 1 Ом. Карачун ему? Или он так и должен жрать, и это нормальное сопротивление? Все ключи в норме.

Читайте также:  Чем очистить подоконник пластиковых окон после ремонта

Дросселя на питание ГП примерно 1,2в. Снять дросселя и прозвонить по отдельности фазы, и сразу будет ясно, выгорел ГП или кз по нижнему плечу фаз.

Отпаял дроссели, в сторону ГПУ — всё по 1 Ом. Карачун ему? Или он так и должен жрать, и это нормальное сопротивление?

Сопротивление ГП бывает от 5 ом. 1 ом больше похоже на сопротивление щупов. Так что ГП скорее всего помер.

Не, щупы я вычел. Они 0.2 у меня. 1 остался в чистом. Поэтому и грешу на какой-нить кондёр обвязки. Завтра буду пытать электричеством и тепловизором.

Благодарю. В ремонт видюх пока не слишком углублялся, но т.к. подопытная — моя и её не жалко, то можно приобрести немного опыта =)

отпаять их нах и померить, если кз в сторону чипа то в мусор\на запчасти

Вот поэтому и спросил совета. Ключи поменять не проблема, а с чипом даже не буду заморачиваться, не тот пациент, хотя и личный.

Это питание ГП — там около полутора вольт( иногда больше иногда меньше)

Нет там кз. Это питание ГПУ. Ищи проблему в другом месте.

Вот остальные 3 видюхи у меня асусы, вроде проблем пока нет.

В жисть бы не купил. Это халява была. У меня их 4 штуки, но эта OC Edition, остальные обычные.

Ремонт видеокарты Gigabyte GTX1060

Долго читал как другие пишут про ремонты и решил тоже что-нибудь написать.

Работаю инженером-метрологом в крупной энергосбытовой компании России. Еще со времён универа занимаюсь ремонтом всякой мелкой (и не очень) электроники друзьям, коллегам и знакомым. Поэтому организовал дома собственную лабораторию. Оно и по работе часто пригождается, и отдохнуть можно от ежедневной рутины, и к зарплате прибавка порой существенная. Не даром, лучшая работа это высокооплачиваемое хобби.

До конкуренции с серьёзными сервисными центрами мне конечно далеко, хотя часто удавалось оживлять их безнадёжную технику. Однокурсник давно работает мастером в компьютерном сервисе, часто что-то приносит из своих «висяков». А так посмотреть всякое несут: от чайников до магнитол и крутых игровых ноутбуков. Мелочёвка типа материнок и видеокарт постоянно в работе.

Оборудования для своего хобби имеется не мало. В конце напишу что конкретно было использовано для выполнения работ.

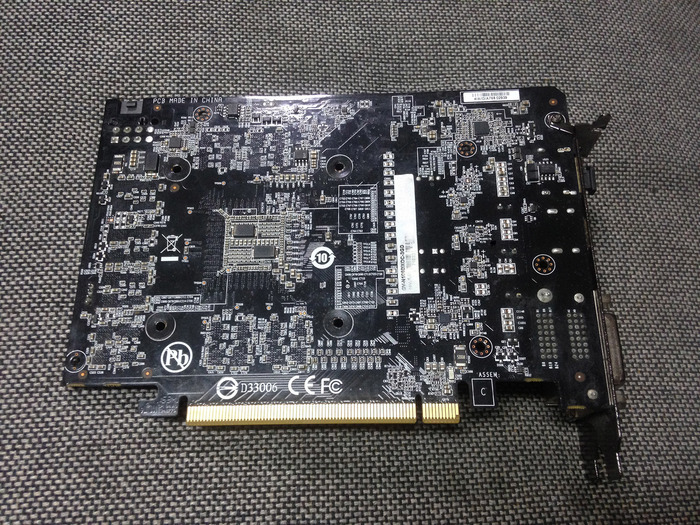

Принесли вчера из сервиса видеокарту посмотреть. Gigabyte GTX 1060, не определяется. Посмотрел, видеокарта как видеокарта, с ущербной системой охлаждения конечно, но для 1060 сойдёт:

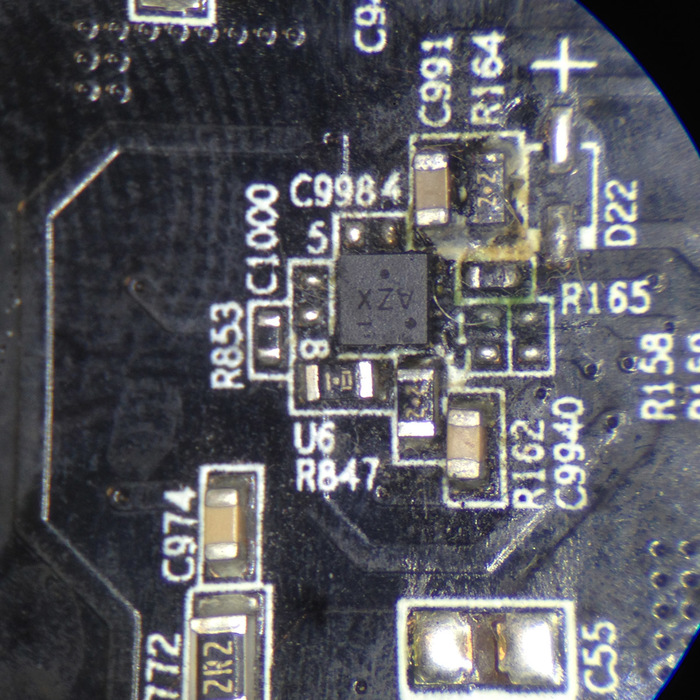

Увидел заплёванный чем-то неприятным драйвер фазы питания видеочипа:

Взял мультиметр. На затворе верхнего мосфета этой фазы прибор показал такую ерунду:

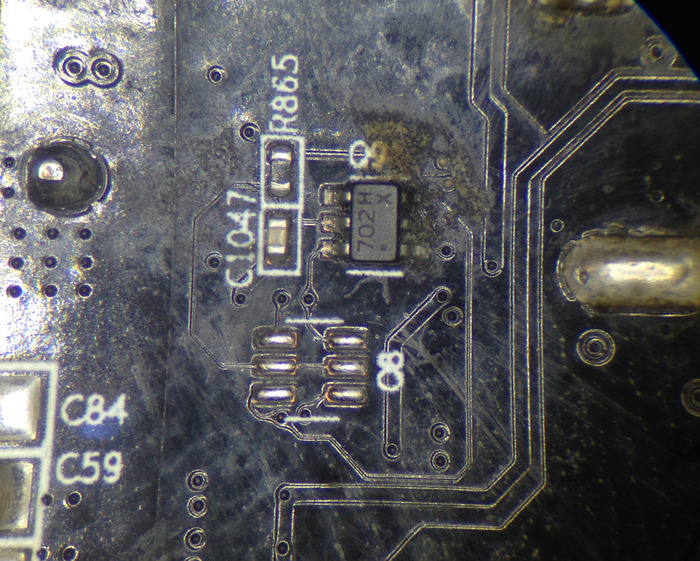

Убираю заплёванный драйвер:

Меняю пробитый мосфет:

Делаю исправно и красиво компонентами с донорской карты:

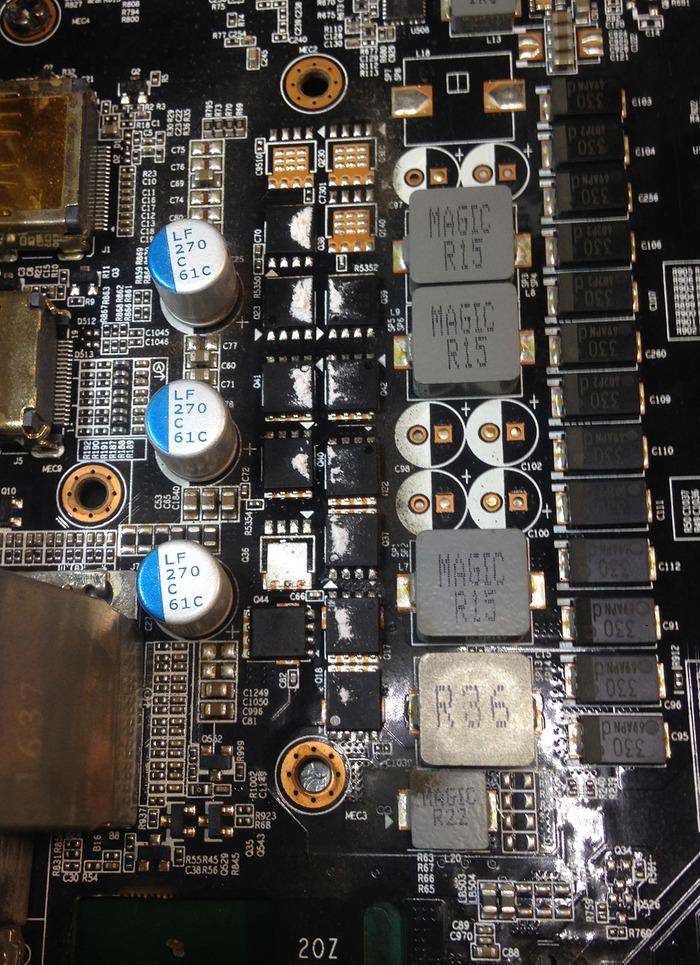

И тут еще пришлось помыть и пропаять

В итоге маленькая кучка мусора:

И чистая отремонтированная видеокарта:

Поставил к себе в компьютер — запустилось, установилось, заработало:

Погонял пару дней, отдал.

Товарищ 50% с таких ремонтов через сервис мне отдаёт. Обещает что будет 70 отдавать, если пойду к нему работать. Вот, говорю, сократят — так сразу приду. Чего дома сидеть)

Для ремонта использовалось оборудование:

Микроскоп: Nikon SMZ-1

Паяльник: Quicko T12

ЛБП: самоделка на 24В, 12А

Читайте также:  Регламент проведения гарантийного ремонта

Black Shark 2 не заряжается

Всем привет, сегодня у нас в ремонте BS2, с проблемой не заряжается. При подключении зарядного устройства наблюдаем короткое замыкание. Нагреваем аппарат минут 5-10 при 75 градусах и цепляемся присоской и чутка тянем чтоб приподнять дисплей

Идем к низу сильно не приподнимая дисплей, так как с левой стороны с боку находится шлейф дисплея

Отгибаем дисплей влево и вот мы его уже видим коннектор и шлейф дисплея. Выкручиваем винт прижимной пластины (на фото не показана) и отстегиваем дисплей

Далее выкручиваем винты крепления рамы. Винты есть двух типов, запоминаем ихнее расположение

И вот перед нами внутренности аппарата. Как видим аппарат состоит из двух плат которые соединены между собой шлейфами. Отстегнем их. Кстати АКБ коннектится как раз к нижней плате. Конектор зарядки находится на отдельном шлейфе который идет на основную плату и через еще конектор присоеденяется на нижнюю плату (на фото отмечено белым кружком) Красный это шлейф зарядки + — 5В

Достаем ее и проверяем не виноват ли сам коннектор зарядки. Но с ним все ок. Снимем экран

Чувствуем запах гари, и глядя в микроскоп видим виновника, это защитный диод по разьему

Выпаиваем его, проверяем без него тестером на наличие КЗ. Все хорошо. Находим такой же диод (в моем случае я его снял с нижней платы redmi note5). Запаиваем, даем остыть плате и бежим проверять. Коннектим все шлейфа подключаем зарядное устройство и получаем полное разочарование, так как при подключении ЗУ потребление по нолям. И вот тут я не заметил одну важную деталь, рядом с этим диодом находится контролер питания PM8150, который оказался залит компаундом так что даже не видно. Пришлось отпаивать экран полностью а с ним следом отощел и чаржер SMB3190 (на фото вверху)

Зачищаем плату от припоя и накатываем микросхемы. И устанавливаем их на плату. Фотографии накатанных шаров я думаю тут много раз все видели поэтому я их не показываю 🙂

Собираем в корпус и проверяемю Видим запуск аппарата и нормальное потребление тока 1,4 А.

Запаиваем экран на место и после отчистки платы от флюса наносим чутка термопасты на микросхемы и закрываем экраном.

Далее после установки рамы прикручиваем ее. Наносим клей по периметру и присоединяем дисплей и прикручиваем прижимную пластину.

Немного держим дисплей на весу чтоб клей чутка подсох.

Прижимаем дисплей и как обычно на резиночки

После подчищаем остатки клея что выдавились и отдаем клиенту аппарат. Всем пока

Ремонт видеокарты MSI GTX780 после «специалистов»

Карточку GTX780 упорно лечили от артефактов в нескольких сервисных центрах.

Артефакты на изображении действительно есть

Видеочип прогрет, банки видеопамяти тоже. Даже зачем-то отпаяли DRMos с третьей фазы. Но не помогло

Делаю диагностику. Подключаю карту к тестовому стенду чтобы заодно посмотреть работу всех фаз питания

MATS показал проблемы с банком памяти B0.

Чтож, может быть просто банк памяти неисправен. Пока готовил карту к замене памяти заметил что как раз под банком B0 сбит резистор

Проверяю что поменялось

Артефакты пропали, изображение чистое. Видеодрайвер установился.

Тестирую под нагрузкой.

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Осталось согласовать восстановление отключенной фазы

Прогар видеокарты Gigabyte GTX660Ti

GTX660Ti [GV-N66TWF2-2GD] принесли с прогаром. Полыхнула с некачественным блоком питания во время игры

Читайте также:  Как ремонтировать сколы гель лака

Убираю место прогара от остатков керамических конденсаторов

Изолирую слои лаком

Восстанавливаю сгоревший фильтр

Теперь можно обслужить видеокарту, собрать и протестировать

Теперь тесты под нагрузкой.

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Видеокарта восстановлена.

Сделай по быстрому а то меня порвут утром или хитропопый Заказчик .

Было это где то в году 2012, помимо основного места работы где у меня рабочий день нормированный , подрабатывал электриком на выезд + шабашки по электромонтажу.

И вот звонят мне с одного строительного объекта,время уже было около 21-00 , с просьбой немедленно приехать — срочный заказ.По телефону понять что именно за заказ было нельзя ,т.к. у звонившего была истерика,но готов оплатить вдвойне.

Ну Ок думаю,т.к. было недалеко от дома,решил съездить.

Приехал,меня встретили на объекте.Истеричкой оказалась Мастер дежурных электриков этого строительного объекта.Повёл он меня в ВРУ (вводно-распределительное устройство) ,как оказалось оно временное,питание осуществлялось от близлежайшей ТП — 10/0,4 кВ,этим кабелем который на фото.Произошло КЗ (короткое замыкание) по низкой стороне,а именно то место где сфотографированно.Откинув концы , сказал что сегодня не получится сделать,т.к. время уже много ,а тут работы не на один час т.к. надо электротехническую лабараторию для прозвонки и составления протокола проверки КЛ-0,4 кВ, а также муфты концевой,да и если честно подустал я в тот день,а задерживаться до пол ночи не хотелось,поэтому спросив у мастера чего ж они сами не сделают? Получил ответ «У меня электрики а не электромонтёры».

Аааа — говорю,тогда понятно.

Тут он снова вцепился что заплатит уже втройне и что я его последняя надежда и что меня рекомендовали хорошие люди и что время уже много и никого не найти и что если он не исправит ситуацию до завтра его порвут и что муфта с наконечниками есть и протоколы он сам организует и прозвонить ,моё дело поставить муфту, помочь этому мастеру звякнуть кабель (мегоомметр у него был-и как не странно поверенный).

Ну думаю ладно , зарядил ему 7000 грубить не стал , хотя за срочность и практически ночные работы (было уже часов 11-00 вечера поднять планку гораздо выше.

Отрезал выгоревший отрезок кабеля (благо длинна позволяла) , крутнули мегоомметром — всё хорошо,Поставил муфту , посадил концы обратно,затянул болты и сказал этому мастеру что когда концы откидывал 2 из четырёх гаек болтались,т.е. были не затянуты-скорее всего из-за этого и начала плавиться изоляция а может и от чрезмерной нагрузки.

Получил свои деньги,дальше мастер попросил подписать меня документ что он передал мне 20000 руб за работу , на что в немного грубой форме послал его , интереснее всего было то что в том документе были мои паспортные данные,которые он скорее всего взял с поста охраны когда мы на объект проходили.Чел немного обидевшись на слова,проводил меня за ворота объекта и убежал обратно внутрь.А я вот ехал и думал , а что ему мешает просто взять и расписаться за меня , а на утро будет пытаться с руководства двадцатку выбить,13000 профит,да и охрана в случае чего подтвердит,да и на камерах я засветился.

С тех пор не очень отношусь к ночным работам,хоть и прибыльно.
